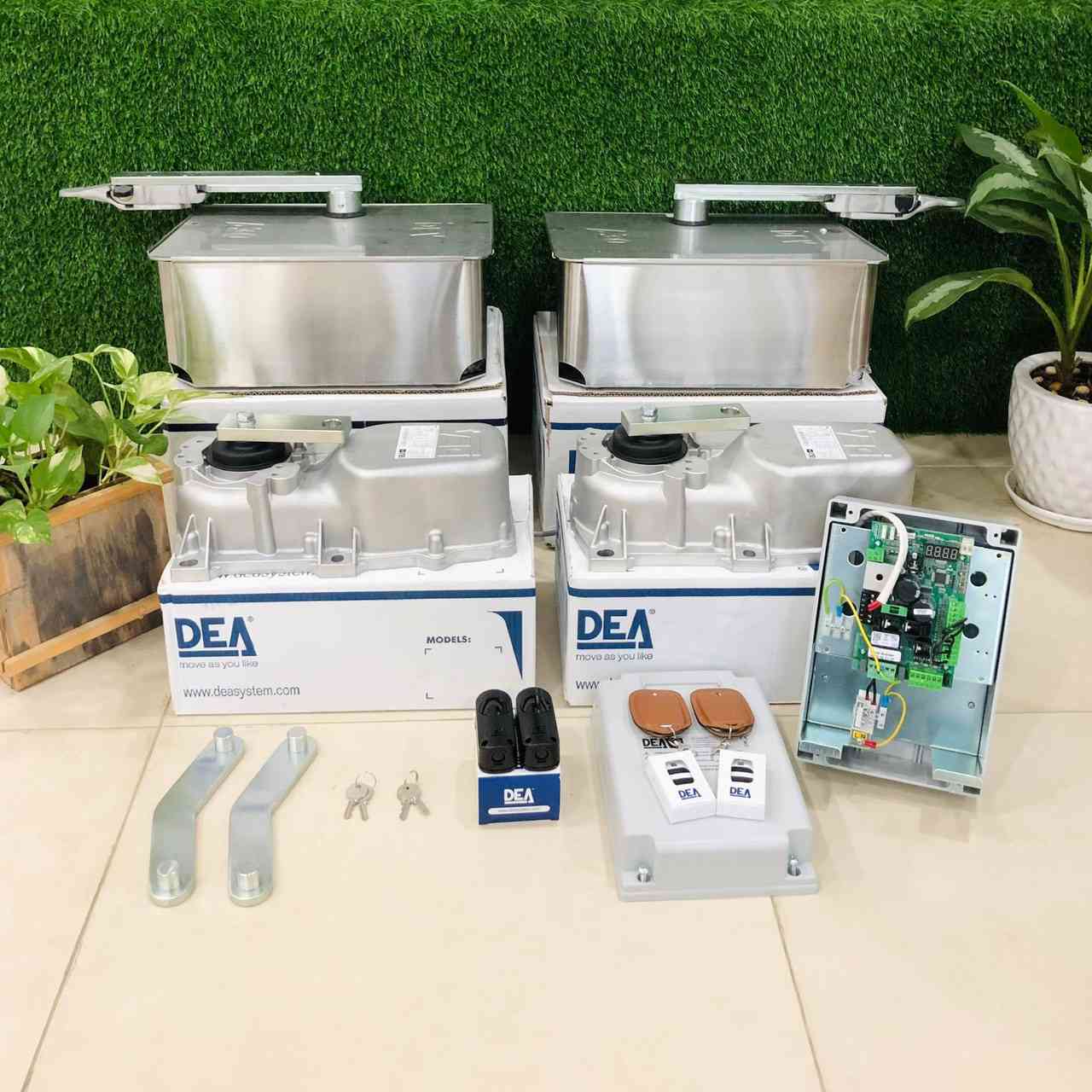

Cấu tạo hệ thống động cơ cổng âm đất được thiết kế khác với motor cổng lắp nổi do phần lớn thiết bị vận hành được đặt bên dưới mặt đất. Cấu hình cơ bản thường gồm motor điện, hộp bảo vệ, bộ điều khiển, tay đòn truyền động và các thiết bị an toàn đi kèm. Cách bố trí này giúp giữ mặt bằng thông thoáng, hạn chế chi tiết cơ khí lộ ra ngoài và phù hợp với những công trình yêu cầu cao về tính thẩm mỹ.

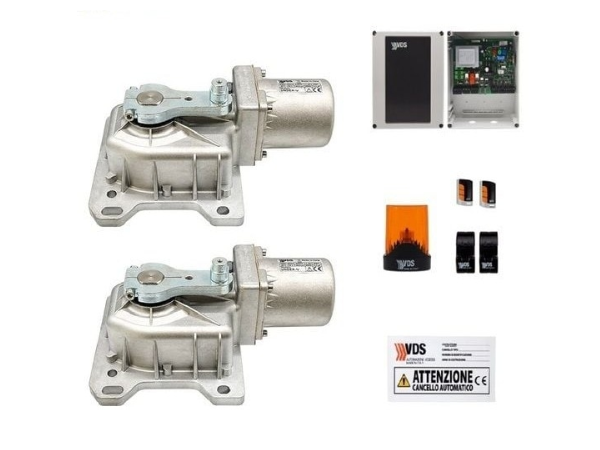

Cấu tạo hệ thống động cơ cổng âm đất
Để hiểu nguyên lý vận hành, trước hết cần phân biệt các bộ phận nằm dưới nền và những thiết bị kết nối bên ngoài. Mỗi thành phần đảm nhận một chức năng riêng nhưng phải phối hợp đồng bộ để cánh cổng đóng mở ổn định.
Motor điện tạo lực truyền động
Motor là bộ phận tạo ra chuyển động chính cho cánh cổng. Khi nhận tín hiệu từ bộ điều khiển, motor quay theo chiều tương ứng để truyền lực qua cơ cấu liên kết, từ đó kéo hoặc đẩy cánh cổng mở và đóng. Với những công trình yêu cầu giấu toàn bộ cơ cấu vận hành, motor cổng tự động âm sàn là một phương án được thiết kế để đặt dưới nền, kết hợp với bản lề hoặc cơ cấu truyền động của cánh cổng.

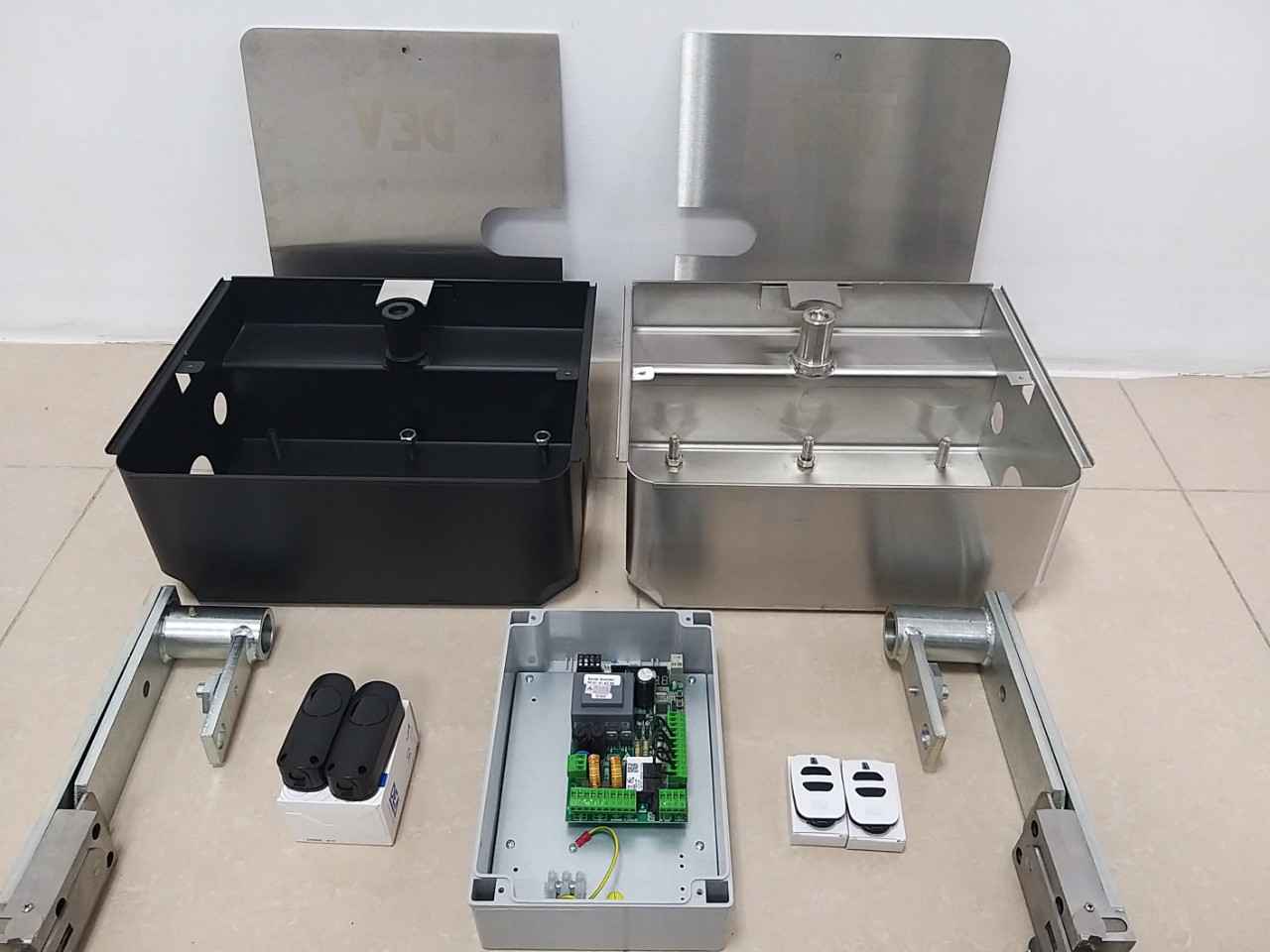

Hộp bảo vệ thiết bị dưới nền
Do motor được bố trí dưới mặt đất, hộp bảo vệ là thành phần đặc biệt quan trọng trong cấu tạo hệ thống động cơ cổng âm đất. Bộ phận này tạo không gian chứa motor và hỗ trợ bảo vệ thiết bị trước tác động của môi trường bên ngoài. Khi thi công, hộp cần được đặt đúng cao độ và có phương án xử lý nước phù hợp. Nếu nước hoặc hơi ẩm thường xuyên tích tụ bên trong, các bộ phận kim loại và linh kiện điện có thể nhanh xuống cấp.
Bộ điều khiển và thiết bị nhận tín hiệu
Bộ điều khiển tiếp nhận tín hiệu từ remote, nút nhấn hoặc hệ thống kiểm soát ra vào rồi truyền lệnh đến motor. Đây là bộ phận quyết định trình tự đóng mở và phối hợp hoạt động giữa các thiết bị trong toàn hệ thống. Tùy cấu hình, hệ thống có thể kết hợp thêm cảm biến, đầu đọc thẻ, bàn phím mã số hoặc các thiết bị điều khiển khác.
Tay đòn và cơ cấu truyền lực
Tay đòn hoặc cơ cấu truyền động có nhiệm vụ chuyển chuyển động quay của motor thành chuyển động đóng mở của cánh cổng. Vị trí liên kết giữa motor, trục truyền và cánh cổng phải được căn chỉnh chính xác để giảm lực cản khi vận hành. Nếu điểm liên kết bị lệch hoặc cánh cổng có độ ma sát quá lớn, motor phải làm việc với tải cao hơn mức cần thiết.

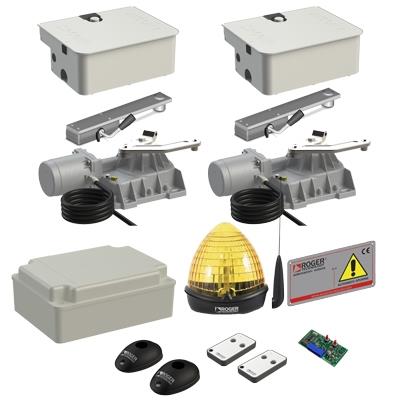

Các thiết bị hỗ trợ cần có
Ngoài các bộ phận chính, cấu tạo hệ thống động cơ cổng âm đất còn có thể tích hợp nhiều thiết bị phụ trợ nhằm nâng cao độ an toàn và sự thuận tiện. Việc lựa chọn cần dựa trên quy mô cổng và đặc điểm sử dụng thực tế.
Cảm biến và thiết bị an toàn
Cảm biến giúp phát hiện người hoặc vật cản trong khu vực chuyển động của cổng. Khi nhận diện được vật thể trong vùng nguy hiểm, hệ thống có thể dừng hoặc thay đổi trạng thái vận hành tùy cấu hình. Đối với cổng đặt tại nhà ở, văn phòng, biệt thự hoặc khu thương mại, thiết bị an toàn giúp giảm nguy cơ cánh cổng tiếp tục đóng khi có người hoặc phương tiện đi qua.
Remote và thiết bị điều khiển
Remote cho phép người dùng điều khiển cổng từ khoảng cách nhất định. Một số hệ thống có thể tích hợp nút nhấn tường, điều khiển qua thiết bị thông minh hoặc kết nối với hệ thống kiểm soát ra vào. Tùy nhu cầu, chủ công trình có thể lựa chọn một hoặc nhiều phương thức điều khiển. Tuy nhiên, hệ thống vẫn nên có giải pháp mở thủ công trong trường hợp mất điện hoặc thiết bị gặp sự cố.
Khóa cơ và cơ chế mở khẩn cấp
Khóa cơ hoặc cơ cấu nhả motor là bộ phận hỗ trợ người dùng mở cổng bằng tay khi cần thiết. Với hệ thống âm đất, cơ chế này cần được bố trí tại vị trí có thể tiếp cận mà không ảnh hưởng đến tính thẩm mỹ của mặt cổng.
Lưu ý khi lắp đặt động cơ âm đất
Do motor được đặt dưới nền, yêu cầu thi công của hệ thống âm đất thường cao hơn so với thiết bị lắp nổi. Vị trí đặt hộp motor cần được xác định chính xác theo trục quay cánh cổng, cao độ hoàn thiện và hướng mở. Đặc biệt, cấu tạo hệ thống động cơ cổng âm đất cần được tính toán đồng bộ với bản lề, cánh cổng và nền móng.
Ngoài ra, trước khi bàn giao nên kiểm tra toàn bộ hành trình đóng mở, tốc độ vận hành, khả năng dừng khi gặp vật cản và cơ chế mở thủ công. Những thông số này giúp phát hiện sớm sai lệch trong quá trình lắp đặt. Khi triển khai thực tế, chủ đầu tư có thể tham khảo các giải pháp từ Đồng Tâm JSC để có thêm cơ sở lựa chọn cấu hình motor, phụ kiện và phương án lắp đặt phù hợp với từng loại cổng.
Cấu tạo hệ thống động cơ cổng âm đất gồm nhiều thành phần phối hợp, trong đó motor, hộp bảo vệ, bộ điều khiển và cơ cấu truyền động giữ vai trò chính. Điểm đặc biệt của hệ thống là phần lớn thiết bị được giấu dưới nền, tạo sự gọn gàng cho mặt cổng nhưng đồng thời đòi hỏi yêu cầu cao hơn về chống ẩm, thoát nước và độ chính xác khi thi công. Lựa chọn đúng cấu hình ngay từ đầu sẽ giúp cổng vận hành ổn định, an toàn và thuận tiện trong quá trình sử dụng.
