Cấu tạo quạt hút ly tâm được thiết kế gồm nhiều bộ phận phối hợp để tạo ra luồng khí có áp suất và lưu lượng phù hợp với từng hệ thống thông gió. So với quạt hướng trục, dòng quạt này có khả năng tạo áp suất cao, thích hợp cho đường ống dài, nhiều điểm cản trở hoặc môi trường cần hút khí mạnh. Việc hiểu rõ từng chi tiết trong cấu tạo không chỉ giúp lựa chọn thiết bị đúng công suất mà còn hỗ trợ quá trình lắp đặt, vận hành và bảo dưỡng hiệu quả hơn.

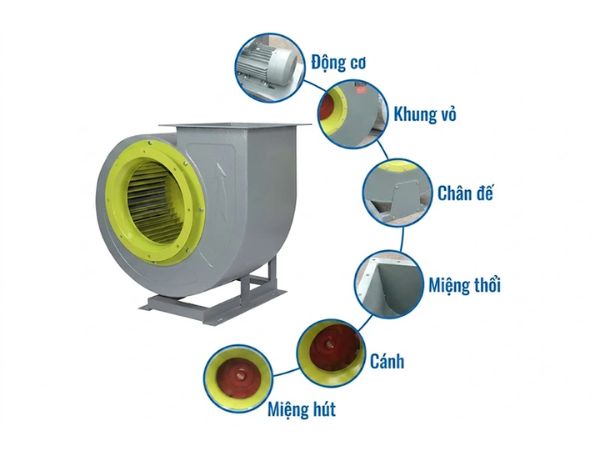

Cấu tạo quạt hút ly tâm gồm những bộ phận nào?
Mỗi bộ phận trong cấu tạo quạt hút ly tâm đảm nhận một nhiệm vụ riêng, nhưng đều liên kết để biến năng lượng động cơ thành dòng khí chuyển động ổn định. Dưới đây là những thành phần quan trọng thường có trong thiết bị.
Motor tạo động lực cho quạt
Motor là bộ phận cung cấp năng lượng để cánh quạt quay. Khi được cấp điện, động cơ tạo mô-men xoắn và truyền chuyển động đến bánh công tác thông qua trục hoặc cơ cấu truyền động tùy thiết kế. Công suất motor thường được lựa chọn dựa trên lưu lượng, áp suất, chiều dài đường ống và mức độ cản trở của hệ thống.
Cánh quạt tạo và đẩy dòng khí
Cánh quạt hay bánh công tác là chi tiết trung tâm trong cấu tạo quạt hút ly tâm. Khi quay, cánh tạo lực ly tâm đưa không khí từ vùng gần tâm ra phía ngoài, đồng thời làm thay đổi vận tốc và áp suất của dòng khí. Thiết kế cánh có thể khác nhau về số lượng, góc nghiêng, hình dạng và vật liệu. Cánh cong về phía trước, cong về phía sau hoặc dạng hướng tâm sẽ phù hợp với những yêu cầu vận hành khác nhau.

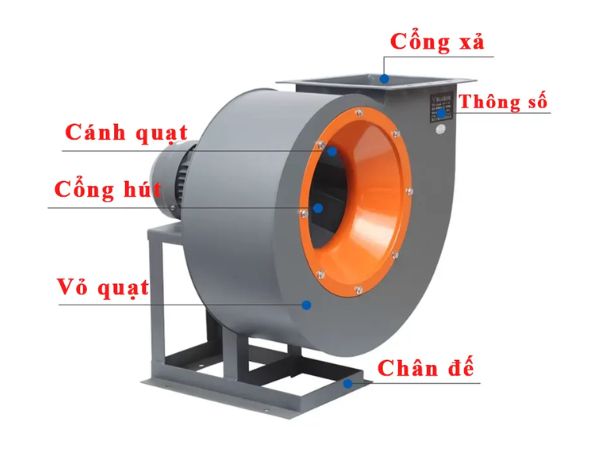

Vỏ quạt định hướng luồng khí
Vỏ quạt bao quanh bánh công tác và thường có dạng xoắn ốc. Đây là bộ phận giúp thu gom dòng khí sau khi đi qua cánh, chuyển đổi một phần vận tốc thành áp suất rồi dẫn khí về cửa xả. Kích thước và hình dạng vỏ có ảnh hưởng trực tiếp đến hiệu suất khí động. Vỏ cần có độ cứng phù hợp để hạn chế rung, đồng thời các mối nối phải kín để giảm thất thoát không khí trong quá trình vận hành.

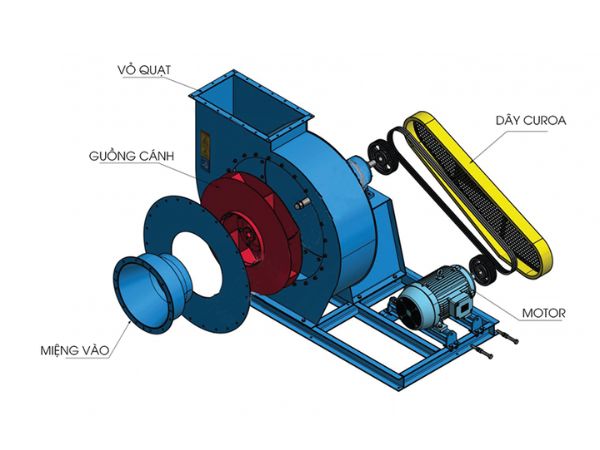

Trục, gối đỡ và bộ phận truyền động
Trục có nhiệm vụ truyền chuyển động quay từ motor đến bánh công tác. Tùy loại quạt, motor có thể truyền động trực tiếp hoặc thông qua dây đai, puly và các chi tiết trung gian. Với những thiết bị công suất lớn, cơ cấu truyền động riêng giúp linh hoạt hơn trong việc bố trí motor và điều chỉnh tốc độ. Gối đỡ và vòng bi giữ cho trục hoạt động ổn định, hạn chế ma sát và rung động.
Quạt ly tâm vận hành và ứng dụng ra sao?
Bên cạnh việc tìm hiểu cấu tạo quạt hút ly tâm, người dùng cũng cần nắm nguyên lý vận hành để đánh giá khả năng đáp ứng của thiết bị. Quá trình hoạt động có thể hiểu theo trình tự từ hút khí vào, gia tốc dòng khí đến đưa khí ra ngoài.
Nguyên lý tạo áp suất và lưu lượng
Khi motor khởi động, bánh công tác quay với tốc độ nhất định. Không khí được hút vào khu vực trung tâm của bánh công tác, sau đó bị cánh quạt đẩy theo phương vuông góc với trục quay và hướng ra phía ngoài. Dòng khí tiếp tục đi vào vỏ xoắn. Tại đây, vận tốc của khí được chuyển đổi một phần thành áp suất trước khi thoát qua cửa xả. Nhờ cơ chế này, quạt có thể tạo áp suất tương đối cao, phù hợp với hệ thống có đường ống dài hoặc nhiều phụ kiện như co, cút, van và bộ lọc.
Ưu điểm khi dùng trong công nghiệp
Quạt cũng có nhiều kích thước và mức công suất, từ thiết bị phục vụ không gian vừa và nhỏ đến hệ thống hút khí quy mô lớn. Khi lựa chọn, người dùng nên quan tâm đồng thời đến lưu lượng m³/h, áp suất Pa, tốc độ quay, công suất motor và đặc điểm môi trường. Nếu cần tham khảo các dòng quạt hút ly tâm, người dùng nên đối chiếu thông số kỹ thuật với yêu cầu thực tế thay vì chỉ dựa vào kích thước hoặc công suất motor.
Lưu ý khi lựa chọn và bảo dưỡng
Hiểu rõ cấu tạo quạt hút ly tâm giúp việc lựa chọn thiết bị chính xác hơn, đặc biệt khi hệ thống có yêu cầu cao về áp suất. Trước khi mua, cần xác định lưu lượng khí cần hút, áp suất tổn thất của đường ống, nhiệt độ môi trường, tính chất bụi hoặc khí và thời gian vận hành mỗi ngày.
Trong quá trình sử dụng, nên kiểm tra cánh quạt, motor, vòng bi, dây đai và các mối nối theo định kỳ. Bụi bám quá nhiều trên cánh có thể làm mất cân bằng động, tăng rung và khiến motor phải hoạt động nặng hơn. Với các hệ thống vận hành liên tục, việc bảo dưỡng chủ động sẽ giúp hạn chế sự cố bất ngờ và duy trì hiệu suất thiết bị.
Ngoài ra, cấu tạo quạt ly tâm cũng cần được xem xét khi thiết kế hệ thống, bởi cách bố trí bánh công tác, vỏ, motor và truyền động có thể ảnh hưởng đến khả năng vận hành tổng thể.
Nắm được cấu tạo quạt hút ly tâm là cơ sở quan trọng để lựa chọn, lắp đặt và sử dụng thiết bị đúng cách. Motor cung cấp năng lượng, bánh công tác tạo chuyển động cho dòng khí, vỏ quạt định hướng và chuyển đổi áp suất, trong khi trục, vòng bi cùng bộ phận truyền động bảo đảm quá trình quay ổn định. Khi lựa chọn đúng thông số theo nhu cầu thực tế và bảo dưỡng định kỳ, quạt có thể hoạt động bền bỉ, đáp ứng tốt các hệ thống thông gió, hút khí và xử lý bụi trong nhiều môi trường công nghiệp.
