Đầu phun xoay tháp giải nhiệt là bộ phận giúp phân phối nước nóng đến nhiều khu vực bên trong tháp thông qua chuyển động quay trong quá trình vận hành. Nhờ khả năng đưa nước trải đều trên bề mặt tấm tản nhiệt, thiết bị góp phần cải thiện hiệu quả trao đổi nhiệt và hạn chế tình trạng nước tập trung tại một vị trí. Hiểu rõ cấu tạo, cách hoạt động và dấu hiệu hư hỏng của đầu phun xoay sẽ giúp người vận hành lựa chọn, bảo dưỡng thiết bị phù hợp hơn.
Đầu phun xoay tháp giải nhiệt là gì?
Đầu phun xoay tháp giải nhiệt là thiết bị thuộc hệ thống phân phối nước, thường được lắp ở phía trên tháp để đưa nước nóng từ đường ống cấp đến khu vực tản nhiệt. Khi nước đi vào đầu phun, dòng chảy tạo lực làm bộ phận phân phối chuyển động quay ở những thiết kế sử dụng cơ chế quay bằng thủy lực.
Trong quá trình hoạt động, đầu phun đưa nước ra nhiều hướng, tạo thành các tia hoặc dòng nước phân bố trên một phạm vi nhất định. Nước sau đó chảy qua tấm tản nhiệt, tiếp xúc với không khí và giải phóng nhiệt trước khi quay lại bể chứa.
Bộ phận này thường xuất hiện trong các tháp giải nhiệt có hệ thống phân phối nước dạng quay. Tuy nhiên, không phải mọi tháp giải nhiệt đều sử dụng đầu phun xoay. Một số thiết kế dùng đầu phun cố định hoặc cụm chia nước với kết cấu khác, tùy theo công suất và phương án kỹ thuật của nhà sản xuất.
Điểm cần lưu ý là đầu phun xoay không trực tiếp làm giảm nhiệt độ nước bằng cơ chế làm lạnh riêng. Nhiệm vụ chính của thiết bị là phân phối nước phù hợp để quá trình trao đổi nhiệt giữa nước và không khí diễn ra hiệu quả.
Cấu tạo của đầu phun xoay tháp giải nhiệt
Tùy từng dòng thiết bị, đầu phun xoay có thể khác nhau về hình dáng, kích thước và cơ chế chuyển động. Một cụm đầu phun thường có những bộ phận cơ bản sau.

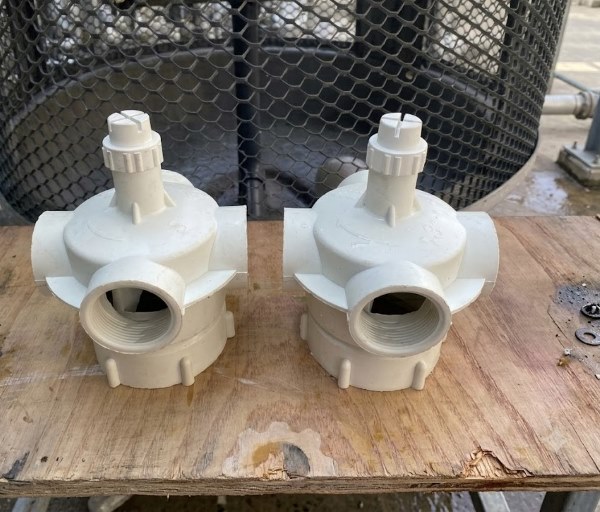

Thân đầu phun
Thân đầu phun là phần tiếp nhận nước từ đường ống cấp và dẫn dòng nước đến các cửa phân phối. Bộ phận này cần có kết cấu phù hợp với áp lực làm việc, đồng thời bảo đảm liên kết chắc chắn với hệ thống đường ống.
Thân đầu phun thường được chế tạo từ nhựa kỹ thuật hoặc vật liệu khác theo yêu cầu của nhà sản xuất. Khả năng chịu nhiệt, chống ăn mòn và độ bền cơ học là những yếu tố cần xem xét khi lựa chọn.
Trục và cơ cấu quay
Trục hoặc cụm liên kết quay giúp đầu phun chuyển động quanh vị trí lắp đặt. Ở một số thiết kế, dòng nước tạo lực làm cụm phân phối quay mà không cần động cơ riêng. Cơ chế cụ thể phụ thuộc vào cấu tạo của từng loại đầu phun.
Các chi tiết chuyển động cần hoạt động ổn định để hạn chế tình trạng quay chậm, rung lắc hoặc kẹt trong quá trình vận hành. Nếu trục bị mòn, lệch hoặc bám cặn, khả năng phân phối nước có thể bị ảnh hưởng.
Cửa phun và bộ phận chia nước
Cửa phun có nhiệm vụ đưa nước ra ngoài theo hướng đã được thiết kế. Hình dạng, kích thước và cách bố trí các cửa phun quyết định phần nào phạm vi phân phối nước trong tháp.
Khi cửa phun bị tắc bởi cặn hoặc tạp chất, lượng nước đi qua có thể giảm, khiến một số khu vực trên tấm tản nhiệt không nhận đủ nước. Vì vậy, thiết kế cửa phun cần phù hợp với chất lượng nước tuần hoàn và điều kiện vận hành thực tế.
Vị trí kết nối
Bộ phận kết nối giúp đầu phun được lắp vào đường ống hoặc cụm phân phối nước. Kích thước ren, đường kính ống và kiểu liên kết cần tương thích với thiết bị hiện có.
Nếu kết nối không đúng thông số, đầu phun có thể bị lỏng, rò nước hoặc đặt lệch khỏi vị trí thiết kế. Điều này không chỉ gây khó khăn khi vận hành mà còn làm giảm độ đồng đều của dòng nước.
Xem thêm: https://thapgiainhiettashin.vn/linh-kien-thap-giai-nhiet/

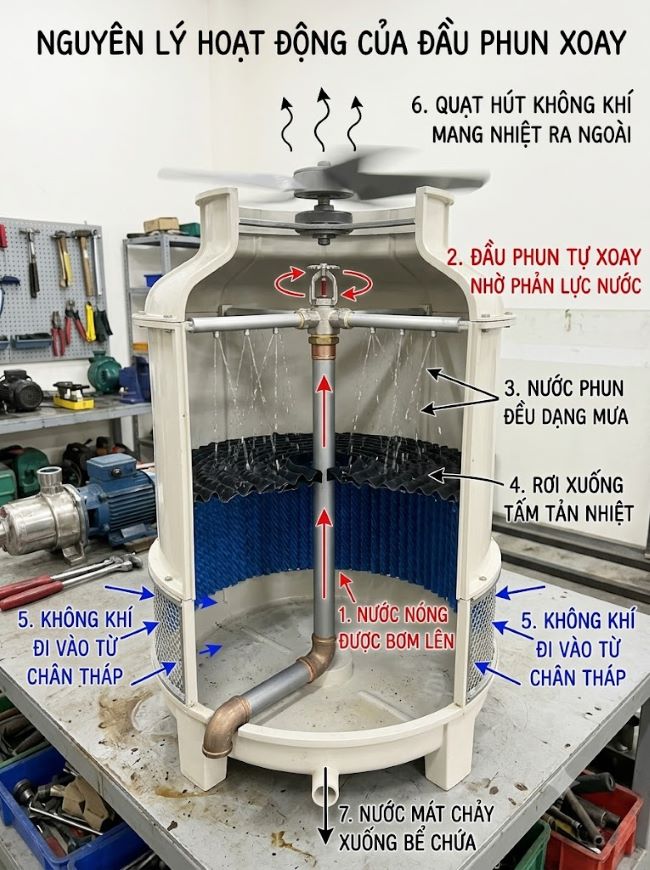

Nguyên lý hoạt động của đầu phun xoay
Đầu phun xoay hoạt động dựa trên dòng nước được bơm lên hệ thống phân phối. Khi nước đi vào thân đầu phun, dòng chảy được dẫn qua các cửa hoặc đường dẫn được bố trí theo thiết kế. Ở loại sử dụng lực nước để quay, phản lực của dòng nước tạo mô-men làm cụm phun chuyển động quanh trục.
Khi đầu phun quay, nước được phân phối lần lượt đến nhiều vị trí thay vì tập trung tại một điểm cố định. Các tia nước rơi xuống tấm tản nhiệt, tạo điều kiện để nước trải đều trên bề mặt vật liệu trao đổi nhiệt.
Không khí được quạt hút hoặc đẩy đi qua khu vực tản nhiệt, tiếp xúc với dòng nước và mang một phần nhiệt ra ngoài. Nước đã giảm nhiệt tiếp tục chảy xuống bể chứa để được tuần hoàn trở lại hệ thống cần làm mát.
Hiệu quả hoạt động của đầu phun xoay phụ thuộc vào một số yếu tố:
- Áp lực nước: Cần đáp ứng thông số thiết kế để đầu phun phân phối nước và quay ổn định.
- Lưu lượng cấp: Lưu lượng phải phù hợp với công suất tháp và yêu cầu làm ướt tấm tản nhiệt.
- Tình trạng cơ cấu quay: Trục và các chi tiết liên quan cần chuyển động ổn định, không bị kẹt do cặn bẩn hoặc hao mòn.
- Chất lượng nước: Cặn khoáng, rác nhỏ và tạp chất có thể làm tắc cửa phun hoặc cản trở chuyển động.
- Cách bố trí trong tháp: Vị trí lắp đặt và khoảng cách đến tấm tản nhiệt ảnh hưởng đến phạm vi nước được phân phối.
Nếu đầu phun không quay đúng cách, nước vẫn có thể chảy ra nhưng tập trung tại một số khu vực. Vì vậy, khi kiểm tra thiết bị, cần đánh giá cả chuyển động quay lẫn độ đồng đều của dòng nước.
Ưu điểm của đầu phun xoay tháp giải nhiệt
Phân phối nước trên phạm vi rộng
Khả năng chuyển động giúp đầu phun đưa nước đến nhiều vị trí bên dưới. Khi được lựa chọn và lắp đặt đúng thông số, thiết bị hỗ trợ làm ướt tấm tản nhiệt đồng đều hơn, hạn chế các khu vực thiếu nước.
Độ phủ thực tế còn phụ thuộc vào lưu lượng, áp lực, thiết kế cửa phun và kích thước tháp. Vì vậy, đầu phun có phạm vi phun rộng chưa chắc phù hợp nếu thông số không tương thích với hệ thống.
Hỗ trợ quá trình trao đổi nhiệt
Khi nước được phân phối hợp lý trên tấm tản nhiệt, diện tích tiếp xúc giữa nước và không khí được tận dụng tốt hơn. Điều này tạo điều kiện để nhiệt được truyền từ nước sang không khí, hỗ trợ duy trì nhiệt độ nước đầu ra theo yêu cầu vận hành.
Tuy nhiên, đầu phun chỉ là một phần trong hệ thống. Hiệu quả làm mát còn phụ thuộc vào quạt, tấm tản nhiệt, nhiệt độ không khí đầu vào và lưu lượng nước tuần hoàn.
Hạn chế tình trạng nước tập trung cục bộ
Nếu nước chỉ chảy xuống một vài vị trí, các khu vực còn lại của tấm tản nhiệt có thể không phát huy hết khả năng trao đổi nhiệt. Đầu phun xoay giúp phân phối nước theo nhiều hướng, giảm nguy cơ hình thành các vùng được làm ướt không đồng đều khi hệ thống hoạt động đúng thiết kế.
Thuận tiện cho việc kiểm tra và bảo dưỡng
Nhiều loại đầu phun xoay có cấu tạo tương đối gọn, cho phép kiểm tra cửa phun, trục quay và vị trí kết nối trong các đợt bảo trì. Dù vậy, cách tháo lắp và vệ sinh cần tuân theo hướng dẫn của nhà sản xuất để tránh làm hỏng chi tiết hoặc thay đổi vị trí lắp đặt.
Xem thêm: https://thapgiainhiettashin.vn/thap-giai-nhiet/

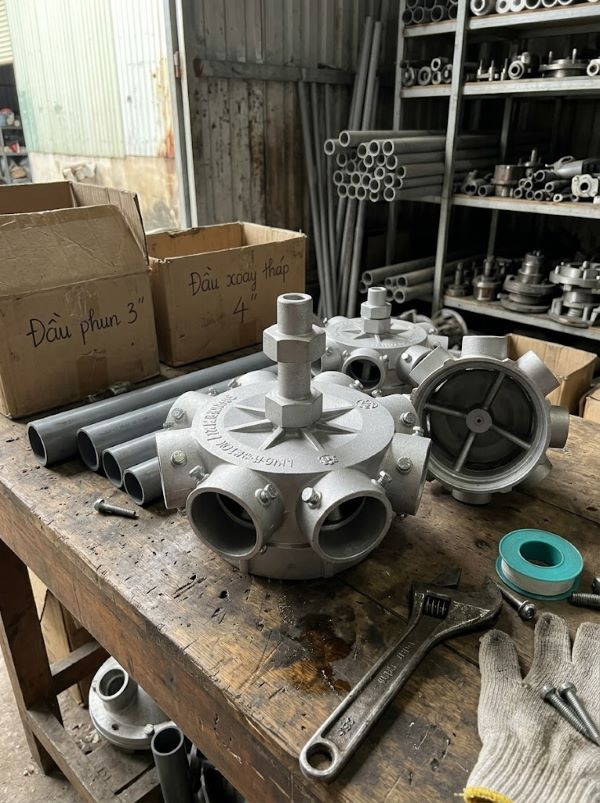

Cách chọn đầu phun xoay phù hợp
Chọn đúng đầu phun giúp hệ thống phân phối nước hoạt động ổn định và hạn chế các lỗi phát sinh sau khi thay thế. Trước khi mua, người dùng nên kiểm tra các yếu tố kỹ thuật sau.
Xác định lưu lượng và áp lực làm việc
Đầu phun cần đáp ứng lưu lượng nước tuần hoàn và áp lực cấp theo thiết kế. Nếu áp lực quá thấp, đầu phun có thể quay chậm hoặc không phân phối nước đủ rộng. Ngược lại, áp lực vượt giới hạn cho phép có thể gây ảnh hưởng đến thiết bị và các vị trí kết nối.
Nên đối chiếu thông số của đầu phun với tài liệu kỹ thuật của tháp và hệ thống bơm. Không nên chỉ chọn theo kích thước hoặc dựa vào quan sát dòng nước khi thiết bị đang hoạt động.
Kiểm tra kích thước và kiểu kết nối
Đường kính đầu nối, kích thước thân và vị trí lắp đặt cần tương thích với hệ thống hiện có. Khi thay đầu phun cũ, nên ghi lại mã thiết bị, thông số kết nối và hình dạng các chi tiết liên quan để đối chiếu.
Nếu không có mã sản phẩm, có thể đo kích thước thực tế và cung cấp thông tin cho đơn vị kỹ thuật. Cách này giúp giảm nguy cơ mua nhầm loại có hình dáng tương tự nhưng không lắp vừa hoặc không đáp ứng yêu cầu vận hành.
Lựa chọn vật liệu phù hợp
Đầu phun có thể được chế tạo từ nhựa kỹ thuật hoặc vật liệu khác tùy thiết kế. Khi lựa chọn, cần cân nhắc nhiệt độ nước, đặc tính hóa học của nước tuần hoàn và môi trường lắp đặt.
Với hệ thống có nhiều cặn khoáng hoặc sử dụng hóa chất xử lý nước, cần kiểm tra khả năng chống ăn mòn, nguy cơ đóng cặn và độ bền của vật liệu. Ngoài ra, nên ưu tiên thiết kế thuận tiện cho việc vệ sinh nếu hệ thống thường xuyên gặp tình trạng tắc cửa phun.
Đối chiếu với model tháp giải nhiệt
Mỗi dòng tháp có thể sử dụng cụm phân phối nước với kết cấu riêng. Do đó, đầu phun thay thế cần tương thích với model, lưu lượng thiết kế và vị trí lắp đặt của thiết bị.
Khi cần xác định loại đầu phun phù hợp, người dùng có thể chuẩn bị thông tin về model tháp, hình ảnh đầu phun cũ và thông số đường ống để trao đổi với bộ phận kỹ thuật hoặc đơn vị cung cấp như Công ty Xương Minh. Việc đối chiếu đầy đủ thông tin sẽ giúp lựa chọn thiết bị phù hợp hơn, tránh thay thế theo cảm tính.
Dấu hiệu đầu phun xoay bị hỏng
Trong quá trình vận hành, đầu phun có thể gặp lỗi do cặn bẩn, hao mòn hoặc áp lực nước không phù hợp. Một số dấu hiệu cần chú ý gồm:
- Đầu phun không quay: Có thể do cơ cấu quay bị kẹt, lắp lệch hoặc áp lực nước không đủ để tạo chuyển động.
- Đầu phun quay chậm hoặc giật cục: Tình trạng này có thể liên quan đến cặn bám, chi tiết bị mòn hoặc dòng nước cấp không ổn định.
- Nước phân phối không đều: Một số khu vực nhận quá nhiều nước trong khi những khu vực khác bị khô, làm giảm khả năng tận dụng bề mặt tản nhiệt.
- Cửa phun bị tắc: Cặn khoáng hoặc tạp chất tích tụ khiến dòng nước suy giảm hoặc thay đổi hướng phun.
- Xuất hiện rò rỉ tại vị trí kết nối: Có thể do mối nối lỏng, gioăng hỏng hoặc kích thước lắp đặt không phù hợp.
Khi phát hiện các dấu hiệu này, cần kiểm tra cả đầu phun, đường ống cấp, bộ lọc và hệ thống bơm. Không nên vội thay mới nếu nguyên nhân thực tế nằm ở áp lực nước hoặc tình trạng tắc nghẽn trong đường ống.

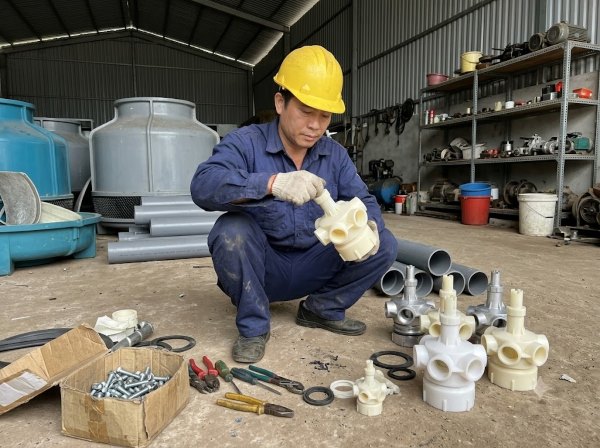

Hướng dẫn bảo dưỡng đầu phun xoay
Bảo dưỡng định kỳ giúp phát hiện sớm tình trạng hao mòn và duy trì khả năng phân phối nước. Trước khi kiểm tra, cần dừng thiết bị, cô lập nguồn điện theo quy trình an toàn và chờ các bộ phận chuyển động ngừng hoàn toàn.
Vệ sinh cửa phun: Dùng nước sạch và dụng cụ phù hợp để loại bỏ cặn bẩn. Tránh dùng vật nhọn làm rộng hoặc biến dạng cửa phun vì có thể khiến dòng nước thay đổi so với thiết kế.
Kiểm tra cơ cấu quay: Quan sát trục và các chi tiết liên quan để phát hiện dấu hiệu kẹt, mòn hoặc lỏng. Chỉ sử dụng chất bôi trơn nếu nhà sản xuất cho phép, bởi không phải đầu phun nào cũng có cơ cấu cần bôi trơn.
Kiểm tra kết nối: Đánh giá độ chắc chắn của các mối nối, tình trạng gioăng và vị trí lắp đặt. Nếu phát hiện nứt vỡ hoặc biến dạng, cần xem xét thay thế chi tiết phù hợp.
Theo dõi độ phủ nước: Sau khi hoàn tất bảo trì và khởi động lại theo đúng quy trình, kiểm tra khả năng quay và độ đồng đều của dòng nước. Nếu tình trạng phân phối không cải thiện, cần đánh giá thêm lưu lượng, áp lực và các bộ phận khác trong hệ thống.
Tần suất bảo dưỡng nên căn cứ vào chất lượng nước và cường độ vận hành. Những tháp thường xuyên đóng cặn cần được kiểm tra thường xuyên hơn để hạn chế tình trạng cửa phun bị tắc hoặc cơ cấu quay bị cản trở.
Câu hỏi thường gặp về đầu phun xoay tháp giải nhiệt
Đầu phun xoay có cần động cơ riêng không?
Không phải loại nào cũng cần động cơ. Một số thiết kế sử dụng lực của dòng nước để tạo chuyển động quay, trong khi cơ chế cụ thể còn tùy cấu tạo của nhà sản xuất. Vì vậy, cần kiểm tra tài liệu kỹ thuật trước khi sửa chữa hoặc thay thế.
Đầu phun không quay có làm giảm hiệu quả làm mát không?
Có thể. Khi đầu phun không quay, nước có nguy cơ tập trung tại một số vị trí, khiến tấm tản nhiệt không được làm ướt đồng đều. Tuy nhiên, mức độ ảnh hưởng còn phụ thuộc vào thiết kế cửa phun và cách nước được phân phối khi đầu phun đứng yên.
Khi nào nên thay đầu phun xoay?
Nên cân nhắc thay mới khi thân đầu phun nứt vỡ, cơ cấu quay bị hư hỏng không thể khắc phục hoặc thiết bị không còn đáp ứng thông số vận hành. Trước khi thay, cần xác định đúng nguyên nhân để tránh lặp lại lỗi do áp lực nước, cặn bẩn hoặc đường ống cấp.
Đầu phun xoay tháp giải nhiệt giữ vai trò quan trọng trong việc đưa nước đến các khu vực tản nhiệt. Lựa chọn đúng thông số, kiểm tra chuyển động quay và vệ sinh định kỳ sẽ giúp hạn chế lỗi phân phối nước, hỗ trợ quá trình trao đổi nhiệt và duy trì hoạt động ổn định của hệ thống.
