Trong thiết kế cơ khí và xây dựng hệ thống dây chuyền công nghiệp, không phải lúc nào các kỹ sư cũng có đủ diện tích mặt sàn rộng rãi để bố trí thiết bị theo phương ngang. Có những hệ thống bồn chứa hóa chất cần một lực khuấy từ trên đỉnh dội xuống. Có những trạm bơm tăng áp bị giới hạn không gian, buộc các đường ống và đầu bơm phải vươn thẳng lên trời. Để giải quyết bài toán truyền động trong những không gian đặc thù này, các nhà sản xuất thiết bị cơ điện đã tạo ra một biến thể thiết kế đặc biệt: động cơ mặt bích.
Là một trong những tên tuổi dẫn đầu về thiết bị truyền động, động cơ Teco mặt bích từ lâu đã trở thành một chuẩn mực về độ chính xác cơ khí và khả năng chịu tải. Bài viết này sẽ giúp bạn hiểu rõ bản chất của kiểu lắp đặt này, phân biệt được các chuẩn mặt bích phổ biến và nắm vững những lưu ý kỹ thuật cốt lõi trước khi quyết định tích hợp chúng vào dây chuyền sản xuất của mình.
1. Động cơ Teco mặt bích là gì?

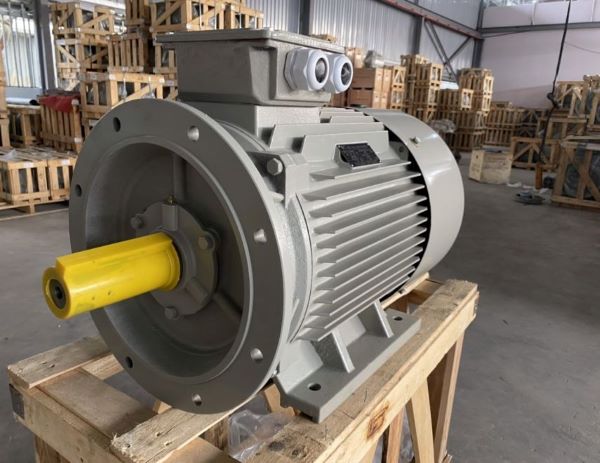

Động cơ Teco mặt bích (Flange-mounted motor) là dòng động cơ điện xoay chiều mà tại phần đầu trục (nơi trục cốt đưa ra ngoài) được đúc liền một tấm kim loại hình tròn hoặc hình vuông, gọi là mặt bích. Tấm mặt bích này có một lỗ định vị ở giữa để trục xuyên qua và được gia công sẵn các lỗ bắt bu lông xung quanh rìa.
Nếu như ở động cơ chân đế thông thường (kiểu lắp B3), toàn bộ trọng lượng của cỗ máy được dồn xuống bốn chân đế nằm ở mặt dưới bụng motor, thì ở động cơ mặt bích, toàn bộ cỗ máy sẽ được treo, neo hoặc gắn trực tiếp vào thiết bị tải thông qua tấm mặt bích này. Chân đế lúc này bị loại bỏ hoàn toàn để tiết kiệm không gian.
Cấu trúc lõi bên trong của dòng máy này (bao gồm stator dây đồng, rotor lồng sóc, hệ thống tản nhiệt) hoàn toàn giống với các dòng động cơ Teco chân đế. Sự khác biệt duy nhất và lớn nhất nằm ở lớp vỏ bọc bên ngoài và cấu trúc của nắp nhôm hoặc nắp gang phía đầu trục. Nhờ thiết kế này, động cơ có thể được lắp đặt theo phương thẳng đứng (trục hướng lên hoặc hướng xuống) hoặc lắp ngang nhưng kết nối trực tiếp vào hộp số mà không cần thông qua hệ thống dây curoa hay khớp nối rời cồng kềnh.
2. Phân loại các chuẩn mặt bích Teco phổ biến
Trong ngôn ngữ kỹ thuật quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) quy định, mặt bích được chia thành nhiều kiểu dáng khác nhau để phù hợp với từng mục đích gá lắp. Đối với động cơ Teco, bạn sẽ thường xuyên bắt gặp ba khái niệm cơ bản sau:
-
Mặt bích B5 (Mặt bích lớn): Đây là kiểu bích thông dụng nhất. Đặc điểm nhận diện của chuẩn B5 là đường kính ngoài của tấm mặt bích lớn hơn hẳn so với đường kính của thân động cơ. Các lỗ bắt bu lông trên bích B5 thường là lỗ trơn (không có ren). Khi lắp đặt, người ta sẽ xỏ bu lông xuyên qua lỗ này và dùng đai ốc (ê-cu) để siết chặt ở mặt bên kia. Bích B5 có tiết diện tiếp xúc lớn, mang lại sự vững chãi tuyệt đối, thường dùng cho các hệ thống cần chịu tải trọng xô lệch cao.
-
Mặt bích B14 (Mặt bích nhỏ): Khác với B5, bích B14 có đường kính ngoài nhỏ hơn hoặc chỉ bằng với đường kính của thân động cơ. Nhìn từ xa, khối động cơ trông rất gọn gàng. Điểm khác biệt quan trọng nữa là các lỗ bắt ốc trên bích B14 đều được ta-rô sẵn ren (lỗ có ren). Kỹ thuật viên chỉ cần vặn trực tiếp bu lông xuyên qua thiết bị tải và ăn thẳng vào lỗ ren trên mặt bích. Bích B14 giúp tối ưu hóa không gian một cách tối đa, thường được dùng để gắn trực tiếp vào các hộp giảm tốc cỡ nhỏ.
-
Kiểu lắp V1 (Lắp đứng mặt bích hướng xuống): Đây thực chất không phải là tên một loại bích, mà là tên gọi của tư thế lắp đặt dựa trên nền tảng bích B5. Khi động cơ được dựng đứng, trục quay cắm thẳng xuống đất, tư thế này gọi là V1. Khi lắp đặt ở tư thế này, trọng lượng của toàn bộ lõi rotor bên trong sẽ có xu hướng kéo trì xuống dưới do trọng lực. Do đó, Teco phải sử dụng loại vòng bi (bạc đạn) chịu lực dọc trục đặc biệt để gánh đỡ trọng lượng này, tránh hiện tượng cốt máy bị tụt và cọ xát vào nắp.
>>> Nếu đang tìm đơn vị cung cấp máy bơm Teco, máy bơm Teco công ty Xương Minh là lựa chọn phù hợp để cân nhắc theo nhu cầu sử dụng.
3. Những ưu điểm cơ khí vượt trội
Việc từ bỏ thiết kế chân đế truyền thống để chuyển sang sử dụng bích định vị mang lại cho động cơ Teco mặt bích những lợi thế kỹ thuật không thể thay thế trong các ứng dụng đặc thù.
Thứ nhất là khả năng đồng tâm tuyệt đối. Khi bạn dùng động cơ chân đế và nối với máy bơm bằng khớp nối mềm, bạn phải dùng các lá căn thép để kê lót dưới chân máy, sao cho trục của động cơ và trục của máy bơm nằm trên một đường thẳng hoàn hảo. Nếu thao tác này bị lệch chỉ một phần mười milimet, hệ thống sẽ rung bần bật khi vận hành. Với mặt bích, câu chuyện trở nên cực kỳ đơn giản. Lõi định vị (vòng gờ nổi) trên mặt bích Teco được gia công CNC chuẩn xác sẽ khớp mộc tự nhiên với rãnh lõm trên thiết bị tải. Khớp nối trục được cố định ngay lập tức, đảm bảo độ đồng tâm hoàn hảo mà không cần căn chỉnh thủ công phức tạp.
Thứ hai là triệt tiêu hệ thống truyền động phụ. Khi ghép nối bằng mặt bích, bạn không cần dùng đến bệ thép, dây curoa hay bánh đai (puly). Điều này giúp thu gọn tối đa thể tích của toàn bộ cụm máy. Hơn nữa, việc loại bỏ dây curoa đồng nghĩa với việc loại bỏ sự hao phí lực kéo do hiện tượng trượt đai, giúp lực quay từ động cơ được truyền 100% sang hộp số hoặc đầu bơm.
Thứ ba là sự cứng cáp từ vật liệu đúc. Nắp mặt bích của Teco (đặc biệt là từ công suất 3HP trở lên) thường được đúc bằng gang xám nguyên khối dày dặn. Chúng không bị biến dạng cong vênh ngay cả khi phải treo một khối động cơ nặng hàng trăm kilogram lơ lửng trên không trung.
4. Ứng dụng cốt lõi trong dây chuyền sản xuất
Nhờ tính linh hoạt trong tư thế lắp đặt, động cơ Teco mặt bích xuất hiện trong những khâu quan trọng nhất của hệ thống công nghiệp.
-
Hệ thống máy khuấy trộn hóa chất và thực phẩm: Trong các nhà máy sản xuất sơn, hóa mỹ phẩm hoặc chế biến dung dịch thực phẩm, người ta sử dụng các bồn chứa inox thẳng đứng hình trụ. Động cơ mặt bích (thường có gắn kèm hộp giảm tốc) sẽ được úp ngược thẳng đứng ngay trên nắp bồn. Trục động cơ nối với trục cánh khuấy cắm sâu xuống đáy bồn, thực hiện thao tác trộn đều nguyên liệu một cách bền bỉ.
-
Bơm ly tâm đa tầng cánh trục đứng: Khác với máy bơm trục ngang chiếm nhiều diện tích mặt đất, bơm trục đứng có các tầng cánh xếp chồng lên nhau vươn thẳng lên cao. Động cơ Teco bích B5 được gắn ngay trên đỉnh của buồng bơm. Hệ thống này cung cấp cột áp (lực đẩy cao) cực kỳ mạnh mẽ, chuyên dùng làm cụm bơm tăng áp cho hệ thống cấp nước nhà cao tầng hoặc bơm cấp nước cho lò hơi công nghiệp.
-
Lắp ráp Motor giảm tốc liền quần: Trong dây chuyền băng tải, các kỹ sư thường mua hộp giảm tốc (gearbox) có sẵn đầu vào dạng bích lõm, sau đó dùng động cơ Teco mặt bích cắm trực tiếp vào. Cụm thiết bị này trở thành một khối thống nhất gọn gàng, vừa cung cấp lực kéo mạnh, vừa đạt được tốc độ vòng quay chậm rãi như ý muốn để điều khiển tốc độ băng chuyền.
>>> Với nhiều mức công suất và ứng dụng, Motor Teco động cơ điện phù hợp cho đa dạng hệ thống máy móc và thiết bị.
5. Cẩm nang chọn mua và những rủi ro cần tránh
Việc chọn sai thông số mặt bích sẽ dẫn đến tình trạng máy mua về không thể ráp vào hệ thống, gây lãng phí nghiêm trọng cả về thời gian và tiền bạc. Dưới đây là những thông số bạn bắt buộc phải đo đạc kỹ lưỡng trước khi đặt hàng.
Kích thước đầu tiên là đường kính trục cốt. Trục động cơ phải đút lọt vừa vặn vào lỗ cốt của thiết bị tải. Kích thước thứ hai là đường kính ngoài của mặt bích. Kích thước thứ ba, và cũng là quan trọng nhất, là khoảng cách tâm lỗ bu lông (đo chéo qua tâm trục từ lỗ ốc bên này sang lỗ ốc bên kia). Ba kích thước này phải khớp hoàn toàn với thiết bị mà bạn dự định gắn vào. Bạn có thể tra cứu các thông số này một cách dễ dàng trong catalogue tiêu chuẩn của Teco.
Khi hệ thống vận hành ngoài trời theo tư thế dựng thẳng đứng trục quay hướng xuống, nước mưa hoặc nước từ tháp giải nhiệt có thể chảy dọc theo trục và xâm nhập trực tiếp vào bên trong buồng vòng bi. Để khắc phục, bạn cần yêu cầu cung cấp thêm nắp che mưa (canopy) đậy ở phần quạt gió phía trên, đồng thời phần phớt chắn nước ở trục phải là loại cao cấp ôm sát.
Nếu bạn cảm thấy những thông số cơ khí này quá phức tạp và cần một giải pháp an toàn, việc tìm kiếm sự tư vấn từ các đơn vị phân phối chuyên nghiệp là điều bắt buộc. Công ty Xương Minh là một trong những nhà cung cấp đáng tin cậy trên thị trường hiện nay, nơi sở hữu đội ngũ kỹ thuật am hiểu sâu sắc về các chuẩn gá lắp cơ khí. Việc trình bày sơ đồ hệ thống với họ sẽ giúp bạn chọn đúng chuẩn bích B5 hay B14, đúng tư thế lắp đặt và loại trừ hoàn toàn nguy cơ sai lệch thông số kỹ thuật.
Kết luận
Động cơ Teco mặt bích là minh chứng rõ nét cho sự tiến hóa của thiết bị cơ điện nhằm đáp ứng không gian sản xuất ngày càng chật hẹp và yêu cầu kỹ thuật ngày càng khắt khe. Nó giải phóng các kỹ sư khỏi sự trói buộc của những bệ đỡ cồng kềnh, mang lại giải pháp truyền động trực tiếp, đồng tâm và hiệu quả bậc nhất. Tuy nhiên, sự tiện lợi đó đi kèm với yêu cầu về độ chính xác tuyệt đối trong khâu lựa chọn thông số. Nắm vững sự khác biệt giữa các chuẩn mặt bích, hiểu rõ đặc tính chịu lực của tư thế lắp đặt sẽ giúp bạn thiết kế nên một hệ thống truyền động liền mạch, vững chãi và tối ưu hóa diện tích một cách hoàn hảo.
