Tài Liệu Về Container Lạnh: Thông Số Kỹ Thuật, Ký Hiệu Và Hướng Dẫn Sử Dụng PDF



Tài liệu về container lạnh là cơ sở quan trọng để hiểu rõ thông số kỹ thuật, ký hiệu và cách vận hành của loại container đặc biệt này. Một bộ tài liệu đầy đủ giúp khai thác container đúng cách, tránh những sai lầm tốn kém. Hi-Tech Container sẽ hướng dẫn từ A đến Z, từ các loại tài liệu, ký hiệu, thông số 10ft, 20ft, 40ft, đến quy trình vận hành an toàn và những tài liệu bắt buộc phải yêu cầu khi thuê container.

Bộ tài liệu container lạnh PDF gồm hướng dẫn vận hành và thông số kỹ thuật

1. Tài liệu về container lạnh gồm những gì?

Trước khi cầm lái hoặc đóng hàng, bạn cần nắm rõ ba loại tài liệu container lạnh chính. Mỗi loại phục vụ một mục đích riêng, và thiếu bất kỳ loại nào cũng có thể dẫn đến rủi ro.

1.1. Tài liệu kỹ thuật – “Lý lịch” của container

Bao gồm bản vẽ, sơ đồ nguyên lý và catalogue nhà sản xuất. Tài liệu này cung cấp kích thước lọt lòng, dung tích, tải trọng, loại gas, công suất lạnh (BTU/h), công suất điện (kW, HP) và điện áp (380-460V/3 pha), giúp đối chiếu khi thuê hoặc mua.

1.2. Tài liệu vận hành – “Sách hướng dẫn sử dụng”

Là sách hướng dẫn sử dụng (user manual) dạng PDF, thường đi kèm với mỗi bộ máy lạnh (Carrier, Thermo King, Daikin…). Nội dung hướng dẫn từng bước: khởi động, cài đặt nhiệt độ, độ thông gió, độ ẩm, đọc mã lỗi, và xử lý cảnh báo. Đây là tài liệu quan trọng nhất dành cho người vận hành trực tiếp.

1.3. Tài liệu bảo trì và kiểm định container lạnh

Dành cho kỹ thuật viên, gồm quy trình PTI, lịch bảo dưỡng (3, 6, 12 tháng), vệ sinh dàn lạnh và thay gioăng cửa. Doanh nghiệp xuất khẩu bắt buộc phải lưu giữ loại tài liệu này.

2. Tổng quan về container lạnh theo tài liệu kỹ thuật

Để hiểu container lạnh hoạt động ra sao, chúng ta bắt đầu từ những khái niệm nền tảng được trình bày trong mọi tài liệu kỹ thuật container lạnh.

2.1. Container lạnh là gì?

Theo định nghĩa từ tài liệu của Tổ chức ISO, container lạnh (reefer container) là một thùng chứa chuyên dụng có vỏ cách nhiệt, được trang bị bộ máy lạnh tích hợp hoặc gắn rời, cho phép duy trì nhiệt độ từ -30°C đến +30°C (có loại đặc biệt xuống -60°C). Khác với container khô, container lạnh có máy nén, quạt gió, dàn bay hơi và hệ thống điều khiển để bảo quản thủy sản, thịt, trái cây, dược phẩm…

2.2. Nguyên lý hoạt động của container lạnh

Nguyên lý dựa trên chu trình nén hơi: máy nén hút gas lạnh từ dàn bay hơi, nén nóng và thải nhiệt ra ngoài qua dàn ngưng. Gas nguội thành lỏng, trở lại dàn bay hơi, giãn nở và thu nhiệt, làm lạnh không khí bên trong. Quạt thổi khí lạnh qua hàng hóa, còn bộ điều khiển tự động duy trì nhiệt độ cài đặt

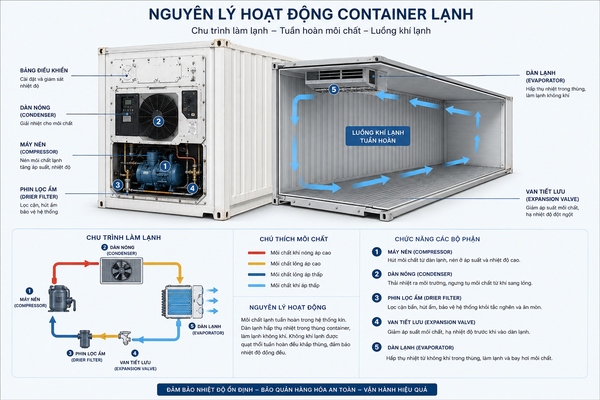

Sơ đồ nguyên lý hoạt động của container lạnh

2.3. Sơ đồ luồng gió lạnh bên trong container

Gió lạnh từ dàn lạnh trên trần thổi xuống sàn T-bar (có rãnh và lỗ), luồn qua hàng hóa rồi hút về phía trước theo đường hồi gió. Tài liệu về container lạnh nhấn mạnh: Không được che kín đường hồi gió, nếu không máy nén sẽ quá tải và hàng dễ hỏng.

Lưu ý: Không được che kín đường hồi gió, nếu không máy nén sẽ quá tải và hàng dễ hỏng.

2.4. Vai trò của tấm chắn gió (Air Baffle) trong container lạnh

Air Baffle là tấm nhựa hoặc bạt chắn sau cánh quạt, giúp hướng gió xuống sàn thay vì thổi thẳng ra cửa. Nhờ đó, giảm thất thoát lạnh khi mở cửa và bảo vệ hàng gần cửa khỏi đóng băng.

3. Các ký hiệu thường gặp trong tài liệu container lạnh

Khi đọc bất kỳ tài liệu container lạnh nào, bạn sẽ bắt gặp rất nhiều ký hiệu. Hiểu chúng giúp bạn không bị nhầm lẫn khi lựa chọn kích cỡ container phù hợp.

3.1. Ký hiệu loại container (RF, HR, HC-RF)

Theo mã ISO 6346:

• RF (Reefer): Container lạnh tiêu chuẩn, cao 8’6″.
• HR (High Reefer): Container lạnh cao hơn (thường 9’6″), thực chất cũng là HC-RF.
• HC-RF (High Cube Reefer): Container lạnh cao 9’6″, thể tích lớn hơn, rất phổ biến với container lạnh 40 feet dạng 40HR.
• Các mã như 20RF, 40RF, 40HR, 45RF thường xuất hiện trên bảng CSC.

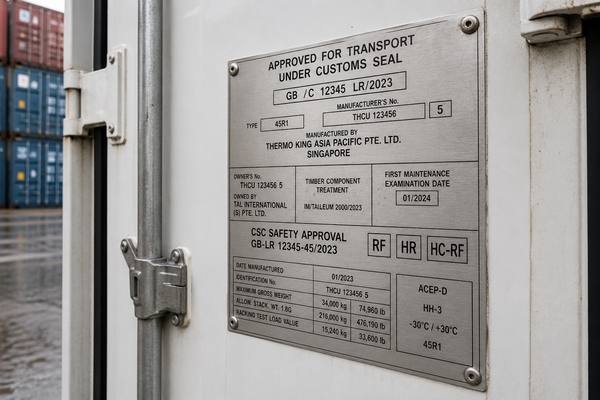

Bảng CSC container lạnh với ký hiệu 40RF và 40HR theo tài liệu ISO 6346

3.2. Ký hiệu kích thước và dung tích

Trên tài liệu, kích thước lọt lòng được ghi rõ: dài × rộng × cao (mm), dung tích (m³) và tải trọng tối đa (kg).

Ví dụ:

Container 20RF có lọt lòng khoảng 5,45m x 2,29m x 2,27m, dung tích ~28 m³. Container 40HC-RF có lọt lòng ~11,58m x 2,29m x 2,50m, dung tích ~67 m³.

3.3. Ký hiệu máy lạnh và model máy

Mỗi hãng đặt tên riêng. Carrier dùng mã 69NT40-511-xxx (PrimeLINE), Thermo King dùng tên Magnum Plus. Model máy cho biết công suất lạnh (BTU/h) và công suất điện (HP, kW). Ví dụ, máy Carrier 69NT40-511-300 có công suất khoảng 7,5 HP (~5,6 kW), dùng cho container 20ft.

3.4. Cách đọc bảng CSC và thông số kỹ thuật trên vỏ container

Bảng CSC gắn trên cánh cửa bên phải, cho biết Tare (trọng lượng vỏ container), Gross (tổng trọng lượng tối đa), Payload (tải trọng hàng), năm sản xuất và số khung.

3.5. Cách đọc tem thông số điện áp và công suất máy lạnh

Tem dán gần bảng điều khiển ghi rõ điện áp 3 pha 380-460V, dòng điện tối đa FLA (12-15A), công suất điện (kW/HP), lưu lượng gió (CFM), loại gas và lượng gas.

4. Cấu tạo container lạnh theo tài liệu kỹ thuật

Theo bản vẽ cấu tạo chuẩn, container lạnh gồm sáu bộ phận chính:

• Vỏ container: Khung thép, vách tấm thép không gỉ hoặc nhôm, lớp cách nhiệt polyurethane (PU foam) dày 80-120mm.
• Máy lạnh: Gồm máy nén, dàn ngưng, dàn bay hơi, quạt hướng trục, van điện từ, bộ điều khiển.
• Hệ thống phân phối khí: Quạt gió trần, ống dẫn gió, tấm chắn, sàn T-bar.
• Hệ thống điện và cảm biến: Cảm biến nhiệt độ cung cấp, hồi, cảm biến hàng, bộ nguồn, relay.
• Cửa và gioăng: Cửa hai cánh có khóa, gioăng cao su đa lớp.
• Lỗ thông gió (Vent): Điều chỉnh bằng van trượt, giúp trao đổi khí tươi.

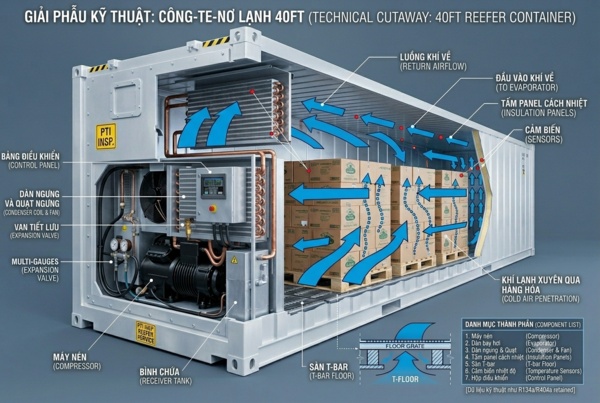

Cấu tạo tổng thể của container lạnh theo tài liệu kỹ thuật

5. Thông số kỹ thuật các loại container lạnh phổ biến

Dựa trên tài liệu từ các hãng sản xuất và thực tế vận hành, dưới đây là bảng tổng hợp dung tích, tải trọng và kích cỡ container lạnh cùng ứng dụng của từng loại.

5.1. Bảng so sánh tổng hợp kích thước, dung tích và tải trọng

Loại container lạnh	Dài (m)	Rộng (m)	Cao (m)	Dung tích (m³)	Tải trọng (kg)
10ft	2,5	1,85	1,8	8-10	2.000-3.000
20ft	5,45	2,29	2,27	28	20.000-21.600
40ft	11,58	2,29	2,27	60	26.000-28.000
40HR	11,58	2,29	2,5	67-68	26.000-28.000
45RF	13,56	2,42	2,55	84	27.500

Trong đó, container lạnh 40 feet bản HR là lựa chọn tối ưu cho hàng cồng kềnh nhờ kích cỡ container lạnh cao hơn.

5.2. Bảng so sánh công suất container lạnh

Công suất điện chi tiết theo HP, kW và mức tiêu thụ điện năng (kWh/ngày) của từng loại container được trình bày đầy đủ trong bài viết riêng về “Công suất container lạnh 10ft, 20ft, 40ft”.

5.3. Ứng dụng theo từng loại container lạnh

• Container lạnh 10ft: Dùng cho phân phối chặng cuối, xe tải nhỏ, lưu trữ hàng hóa tại cửa hàng hoặc kho nhỏ.
• Container lạnh 20ft: Phổ biến nhất trong xuất khẩu thủy sản, rau quả, thịt đông lạnh – phù hợp với cả đường biển và đường bộ.
• Container lạnh 40ft & 40HR: Vận chuyển đường biển số lượng lớn; bản cao 40HR thích hợp cho hàng cồng kềnh, chai lọ, xốp nhẹ. Đây là kích cỡ container lạnh được ưa chuộng nhất.
• Container lạnh 45RF: Chuyên dùng cho các tuyến Bắc Âu, Úc, chở hàng thể tích nhẹ như bông, xốp, hoặc hàng may mặc.

6. Hướng dẫn vận hành container lạnh đúng kỹ thuật

Vận hành container lạnh sai cách là nguyên nhân hàng đầu gây hư hỏng hàng hóa. Áp dụng 8 bước sau từ tài liệu vận hành của các hãng để đảm bảo an toàn.

6.1. Bước 1 – Kiểm tra PTI trước khi sử dụng

PTI (Pre-Trip Inspection) là bước kiểm tra toàn diện do kỹ thuật viên hoặc thiết bị tự động thực hiện. Nó ghi nhận tình trạng máy nén, áp suất gas, quạt gió, cảm biến và không có rò rỉ. Hãy yêu cầu biên bản PTI trước khi nhận container. Nếu container không qua PTI, tuyệt đối không sử dụng.

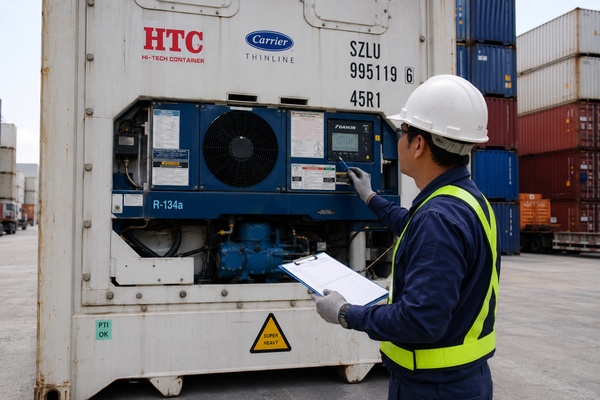

Kỹ thuật viên kiểm tra PTI container lạnh trước khi sử dụng

6.2. Bước 2 – Kiểm tra nguồn điện và hệ thống kết nối

Container lạnh chỉ dùng điện 3 pha 380–460 V. Đo điện áp trước khi cắm, kiểm tra dây tiếp địa. Dùng cáp nguồn đủ tiết diện (4×4 mm² cho 20ft, 4×6 mm² cho 40ft). Cầu dao bảo vệ phải phù hợp dòng khởi động.

6.3. Bước 3 – Cài đặt nhiệt độ và tiền làm lạnh

Bật máy, cài nhiệt độ theo yêu cầu bảo quản hàng (ví dụ -20°C cho cá, +5°C cho rau). Sau đó để container chạy pre‑cool ít nhất 2-4 giờ trước khi đóng hàng để nhiệt độ toàn bộ vỏ và không khí ổn định.

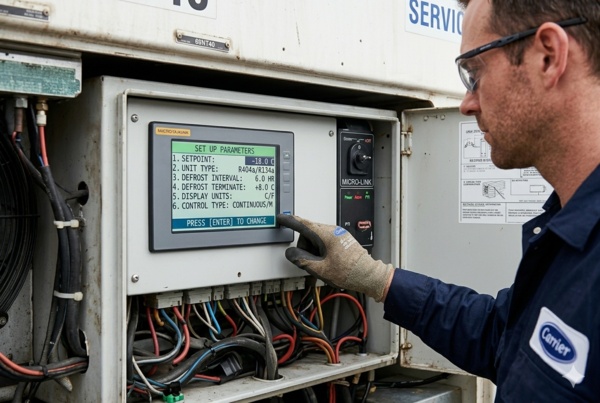

Cài đặt nhiệt độ trên bảng điều khiển container lạnh

6.4. Bước 4 – Thiết lập độ thông gió (Ventilation)

Chỉ thực hiện khi chở hàng tươi, rau quả, hoa. Mở van thông gió từ 10-15 m³/h cho rau củ trung bình. Nếu chở hàng đông lạnh, đóng kín van 0% để tránh mất lạnh và nhiễm ẩm.

6.5. Bước 5 – Thiết lập độ ẩm (Humidity Control)

Các máy lạnh thế hệ mới (Carrier PrimeLINE, Thermo King Magnum Plus) cho phép điều chỉnh độ ẩm tương đối. Cài 85-95% RH cho trái cây, 65-75% cho thịt tươi, 90-98% cho hoa. Với hàng đông lạnh, không cần chức năng này.

6.6. Bước 6 – Cách xếp hàng đúng kỹ thuật

Tuân thủ nghiêm: để trống 5-10 cm dưới sàn, không xếp cao quá vạch đỏ, cách vách trước 10-15 cm để gió hồi, pallet xếp so le, không bọc kín pallet bằng màng co – chỉ bọc xung quanh, chừa đầu trên và dưới.

6.7. Bước 7 – Theo dõi cảnh báo và mã lỗi trong quá trình vận hành

Màn hình điều khiển hiển thị nhiệt độ, độ ẩm và mã lỗi (AL-01, Er-05). Tra cứu bảng mã lỗi trong tài liệu hướng dẫn sử dụng container lạnh. Nếu có cảnh báo, ghi lại mã, kiểm tra nhanh (tắc gió, quạt ngừng, nhiệt độ ngoài cao) và liên hệ kỹ thuật nếu không tự xử lý được.

6.8. Những lỗi thường gặp khi vận hành và cách xử lý

• Quạt dàn bay hơi ngừng hoạt động: Kiểm tra cầu chì, rơ le; có thể quạt kẹt do băng.
• Cảm biến nhiệt độ lỗi: Thay cảm biến, kiểm tra dây kết nối.
• Máy nén không khởi động: Áp suất gas cao, quạt dàn ngưng hỏng, hoặc điện áp thấp.
• Container không xả đá: Hẹn giờ xả đá lỗi hoặc điện trở sấy cháy, cần gọi kỹ thuật.

7. Những lưu ý quan trọng khi đóng hàng vào container lạnh

Bên cạnh việc cài đặt đúng thông số vận hành, quá trình đóng hàng cũng ảnh hưởng trực tiếp đến hiệu quả làm lạnh của container.

• Hàng hóa nên được làm lạnh sơ bộ (pre-cooling) trước khi đưa vào container.
• Không xếp hàng vượt quá vạch đỏ quy định bên trong container.
• Không che kín đường hồi gió hoặc các khe lưu thông khí lạnh.
• Duy trì khoảng cách phù hợp giữa hàng hóa và vách container để đảm bảo luồng khí lưu thông đồng đều.
• Kiểm tra nhiệt độ hàng hóa trước khi bàn giao hoặc vận chuyển.

8. Những tài liệu quan trọng nên yêu cầu khi thuê

Trước khi nhận container lạnh, doanh nghiệp nên yêu cầu đầy đủ hồ sơ kỹ thuật và tài liệu vận hành để đánh giá chính xác tình trạng thiết bị cũng như giảm thiểu rủi ro trong quá trình sử dụng. Một bộ hồ sơ cơ bản nên bao gồm:

• Catalogue kỹ thuật container lạnh: Cung cấp thông tin về kích cỡ container lạnh, dung tích, tải trọng, loại máy lạnh và các thông số kỹ thuật quan trọng.
• Biên bản PTI (Pre-Trip Inspection): Xác nhận container đã được kiểm tra kỹ thuật trước khi bàn giao, đảm bảo hệ thống lạnh hoạt động ổn định.
• Hồ sơ bảo trì định kỳ: Thể hiện lịch sử bảo dưỡng, sửa chữa và thay thế linh kiện, giúp đánh giá mức độ tin cậy của container.
• Hướng dẫn vận hành máy lạnh (Manual PDF): Hỗ trợ người sử dụng cài đặt nhiệt độ, đọc mã lỗi và vận hành đúng quy trình.

Tại Hi-Tech Container, khách hàng được cung cấp đầy đủ catalogue kỹ thuật, biên bản PTI, hồ sơ kiểm tra và tài liệu hướng dẫn sử dụng container lạnh khi thuê hoặc mua container lạnh, đặc biệt với dòng container lạnh 40 feet. Điều này giúp doanh nghiệp dễ dàng đối chiếu thông số, kiểm tra chất lượng thiết bị và chủ động hơn trong quá trình khai thác.

Câu hỏi thường gặp về tài liệu container lạnh

Biên bản PTI container lạnh ghi nhận những thông số kỹ thuật gì?

Biên bản PTI ghi lại: nhiệt độ môi trường, nhiệt độ cài đặt, nhiệt độ cung cấp và hồi, áp suất gas cao áp/thấp áp, dòng điện máy nén (A), điện áp, tốc độ quạt, kiểm tra rò rỉ, điện trở sấy, và kết quả từng bước kiểm tra tự động. Biên bản hợp lệ phải có chữ ký kỹ thuật viên hoặc đầu ra từ máy in nhiệt.

Tài liệu container lạnh PDF có những nội dung quan trọng nào?

Một bộ tài liệu PDF đầy đủ thường gồm: catalogue kích thước và trọng lượng, sơ đồ mạch điện và mạch lạnh, hướng dẫn sử dụng bảng điều khiển, bảng mã lỗi và cách xóa, lịch bảo trì định kỳ, danh sách phụ tùng thay thế.

Làm sao đọc nhanh catalogue container lạnh khi thuê hoặc mua?

Chỉ cần tập trung vào 4 thông số: loại container (20RF/40HR/45RF), kích thước lọt lòng và dung tích có phù hợp hàng không, công suất điện (HP hoặc kW) để chuẩn bị nguồn và tính chi phí, điện áp và tần số (380-460V/50-60Hz) có phù hợp với nguồn của bãi/xe không. Các thông tin khác như loại gas, kiểu quạt ít quan trọng hơn khi thuê ngắn hạn.

Kết luận

Tài liệu về container lạnh chính là cẩm nang không thể thiếu, giúp bạn nắm vững thông số kỹ thuật 10ft–45RF, quy trình vận hành 8 bước và những lưu ý khi đóng hàng. Hy vọng bài viết từ Hi-Tech Container sẽ giúp doanh nghiệp khai thác container lạnh an toàn và tiết kiệm chi phí.
