Các Bộ Phận Container Lạnh — Cấu Tạo Chi Tiết Và Chức Năng Từng Bộ Phận

Nhiều người làm việc với container lạnh hàng ngày nhưng khi được hỏi bên trong gồm những bộ phận nào, câu trả lời thường chỉ dừng lại ở “máy lạnh” và “cái hộp sắt”. Thực tế, các bộ phận container lạnh được chia thành ba nhóm rõ ràng theo chức năng: nhóm tạo ra hơi lạnh, nhóm giữ và phân phối khí lạnh, và nhóm điều khiển giám sát toàn bộ hoạt động. Hiểu được cấu tạo này giúp bạn kiểm tra container đúng cách trước khi nhận hàng, biết bộ phận nào cần chú ý khi gặp sự cố, và đánh giá được chất lượng container khi mua hoặc thuê.

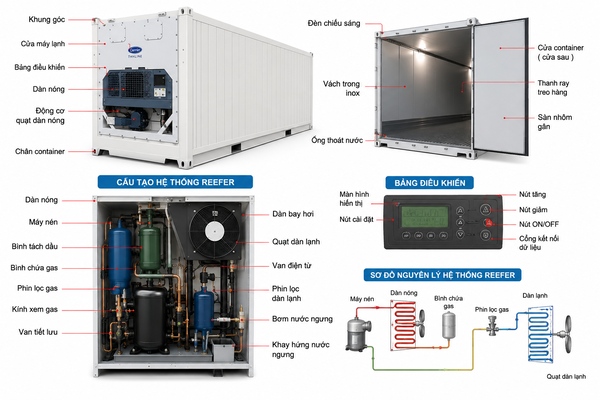

Các bộ phận container lạnh và cấu tạo hệ thống reefer

Container Lạnh Gồm Ba Nhóm Bộ Phận Chính

Toàn bộ container lạnh có thể chia thành ba nhóm bộ phận theo chức năng thực tế. Nhóm 1 là hệ thống làm lạnh (reefer unit) — gồm máy nén, dàn nóng, dàn lạnh, van tiết lưu — đây là phần tạo ra hơi lạnh. Nhóm 2 là khung vỏ và cách nhiệt (container body) — gồm tấm cách nhiệt, sàn T-Floor, gioăng cửa, corner casting — đây là phần giữ nhiệt độ ổn định và phân phối khí lạnh đều trong khoang. Nhóm 3 là hệ thống điều khiển và giám sát — gồm controller, cảm biến nhiệt độ, bộ sấy xả đông — đây là phần điều phối toàn bộ hoạt động của hai nhóm trên.

Ba nhóm này hoạt động phụ thuộc lẫn nhau: hệ thống làm lạnh tạo ra hơi lạnh nhưng nếu khung vỏ cách nhiệt kém, hơi lạnh sẽ thoát ra ngoài nhanh hơn tốc độ máy nén tạo ra. Hệ thống điều khiển giám sát cả hai nhóm còn lại để đảm bảo nhiệt độ trong khoang luôn đúng setpoint.

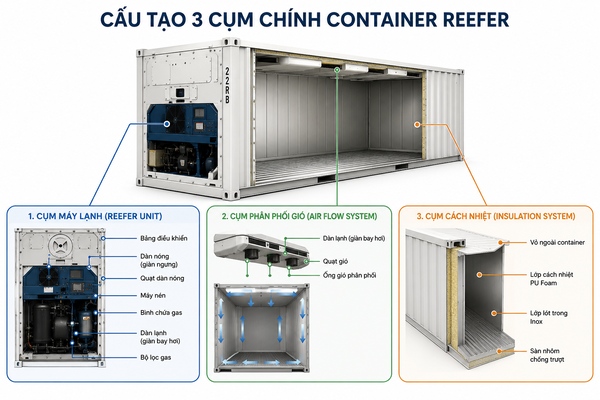

Cấu tạo 3 cụm chính container reefer

Nhóm 1 — Các Bộ Phận Thuộc Hệ Thống Làm Lạnh (Reefer Unit)

Máy nén (Compressor) — trái tim của hệ thống lạnh

Máy nén nén môi chất lạnh từ áp suất thấp lên áp suất cao, tạo động lực cho toàn bộ chu trình làm lạnh hoạt động liên tục. Bộ phận này nằm ở cụm máy phía đầu container, thường là phần lồi ra ngoài có quạt và lưới tản nhiệt. Nếu máy nén chạy liên tục không ngắt theo chu kỳ bình thường, hoặc phát ra tiếng ồn bất thường, đây là dấu hiệu cần kiểm tra ngay vì máy nén hỏng đồng nghĩa toàn bộ hệ thống lạnh ngừng hoạt động.

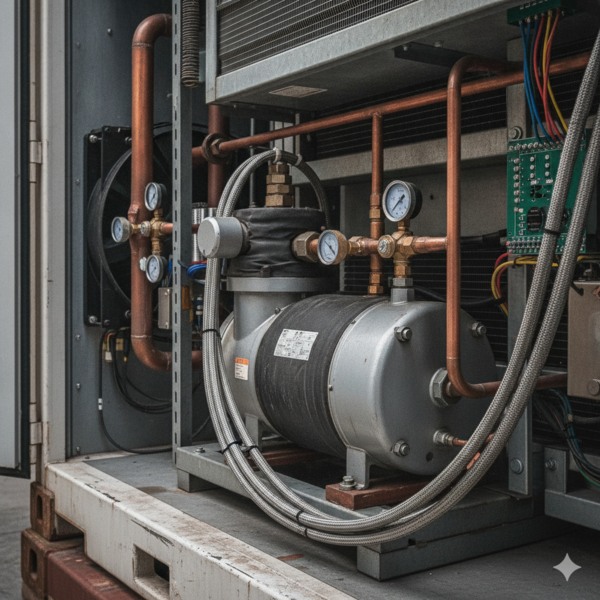

Máy nén container lạnh

Dàn nóng (Condenser) và dàn lạnh (Evaporator) khác nhau thế nào?

Đây là hai bộ phận dễ nhầm lẫn nhất do tên gọi gần giống nhau nhưng vị trí và chức năng hoàn toàn ngược nhau:

Nói đơn giản: dàn nóng thải nhiệt ra ngoài, dàn lạnh hút nhiệt từ trong khoang hàng vào hệ thống. Cả hai hoạt động đồng thời trong một chu trình khép kín.

Van tiết lưu (Expansion Valve) và môi chất lạnh (Refrigerant)

Van tiết lưu kiểm soát lưu lượng môi chất lạnh đi vào dàn lạnh, đảm bảo môi chất lạnh giãn nở đúng tốc độ để hấp thụ nhiệt hiệu quả. Môi chất lạnh (refrigerant) là chất truyền nhiệt tuần hoàn xuyên suốt cả bốn bộ phận trên — nén, ngưng tụ, giãn nở, bay hơi — tạo thành một chu trình lạnh liên tục. Các dòng container lạnh hiện đại thường dùng loại gas thân thiện với môi trường hơn so với thế hệ cũ.

Nhóm 2 — Các Bộ Phận Thuộc Khung Vỏ Và Cách Nhiệt (Container Body)

Tấm cách nhiệt (Insulation Panel) — giữ nhiệt độ ổn định bên trong

Tấm cách nhiệt ngăn nhiệt từ môi trường ngoài truyền vào khoang hàng, giúp máy nén không phải hoạt động quá tải để duy trì setpoint. Vật liệu phổ biến là polyurethane foam, được ép giữa lớp vỏ nhôm hoặc thép trong và ngoài của container. Độ dày tấm cách nhiệt ảnh hưởng trực tiếp đến khả năng giữ lạnh — đây cũng là yếu tố liên quan đến kích cỡ container lạnh, vì container 40RF và 40HR có thể tích khoang khác nhau nên thiết kế cách nhiệt cũng được tính toán tương ứng.

Sàn T-Floor — đường dẫn khí lạnh đi khắp khoang hàng

Sàn T-Floor có thiết kế rãnh hình chữ T chạy dọc toàn bộ mặt sàn khoang hàng, tạo đường dẫn để khí lạnh từ dàn lạnh lưu thông phía dưới hàng hóa trước khi đi lên và hồi về. Nếu sàn bị nứt vỡ hoặc bị vật cản chặn các khe rãnh, khí lạnh không lưu thông đều, dẫn đến tình trạng một số khu vực trong khoang không đạt nhiệt độ yêu cầu dù controller hiển thị đúng setpoint.

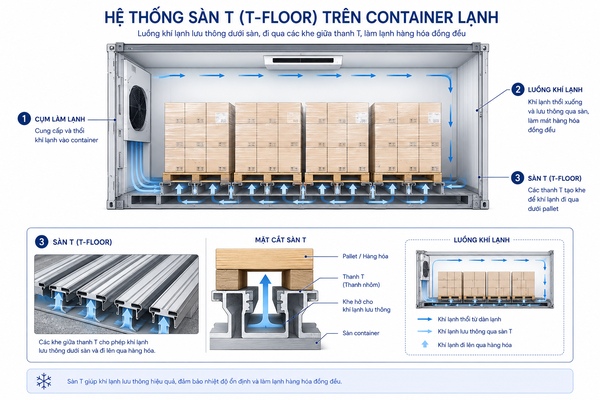

Sàn T-floor và luồng khí lạnh container lạnh

Gioăng cửa (Door Gasket) — chống thất thoát khí lạnh

Gioăng cửa làm kín khe hở giữa cánh cửa và khung container khi đóng, ngăn khí lạnh thoát ra và hơi ẩm bên ngoài lọt vào. Đây là bộ phận dễ hỏng nhất trong toàn bộ container lạnh do vật liệu cao su co giãn và lão hóa theo thời gian, đặc biệt khi tiếp xúc liên tục với nhiệt độ chênh lệch lớn giữa trong và ngoài khoang. Gioăng cửa rách hoặc hở là nguyên nhân phổ biến khiến máy nén phải chạy liên tục không ngắt.

Corner Casting và kết cấu khung chịu lực

Corner casting là các góc khóa bằng thép đặt ở 8 góc container, dùng để cố định container khi xếp chồng lên nhau hoặc khi cẩu nâng bằng móc twist-lock. Bộ phận này liên quan trực tiếp đến an toàn kết cấu, phải đáp ứng tiêu chuẩn ISO 1496-2 và CSC Convention (Convention for Safe Containers) — đây là tiêu chuẩn quốc tế bắt buộc với mọi container vận chuyển đường biển.

Air Baffle và lỗ thoát nước (Drain Hole)

Air Baffle là tấm chắn gió giúp định hướng luồng khí lạnh đi đúng đường, tránh tình trạng khí lạnh đi tắt từ dàn lạnh quay trở lại mà không thực sự đi qua khoang hàng. Drain Hole là lỗ thoát nước nằm ở sàn container, dùng để thoát nước đọng sinh ra từ quá trình defrost hoặc từ hàng hóa có độ ẩm cao — nếu lỗ này bị tắc, nước đọng trong khoang có thể gây ẩm mốc hoặc ảnh hưởng chất lượng hàng.

Nhóm 3 — Các Bộ Phận Thuộc Hệ Thống Điều Khiển Và Giám Sát

Bộ điều khiển (Controller Unit) — bộ não vận hành container lạnh

Controller là nơi cài đặt setpoint nhiệt độ và giám sát toàn bộ hoạt động của máy nén, quạt, defrost theo thời gian thực. Đây là bộ phận quyết định trực tiếp đến độ chính xác và ổn định nhiệt độ trong khoang hàng. Các dòng controller phổ biến trên container lạnh hiện nay gồm Carrier MicroLink và Thermo King MP-4000, mỗi dòng có giao diện và cách cài đặt khác nhau đôi chút nhưng nguyên lý hoạt động tương tự.

Cảm biến nhiệt độ (Temperature Sensor) — Supply Air và Return Air

Cảm biến nhiệt độ đo nhiệt độ khí thổi vào khoang (Supply Air) và khí hồi về từ khoang (Return Air), gửi dữ liệu này về controller để hệ thống tự điều chỉnh hoạt động máy nén phù hợp. Cảm biến được gắn tại đường ống khí vào và khí ra của hệ thống. Nếu cảm biến bị lỗi do tiếp xúc môi trường ẩm liên tục, controller sẽ nhận dữ liệu sai và điều chỉnh nhiệt độ không chính xác dù máy nén vẫn hoạt động bình thường.

Bộ sấy xả đông (Defrost Heater) và van thông gió (Fresh Air Vent)

Defrost Heater làm tan tuyết đóng trên dàn lạnh theo chu kỳ tự động được lập trình sẵn trên controller, ngăn tuyết tích tụ làm giảm hiệu suất trao đổi nhiệt của dàn lạnh. Fresh Air Vent là van điều chỉnh lượng không khí trao đổi giữa khoang hàng và môi trường ngoài, thường dùng cho các loại hàng hóa cần thông gió như rau củ quả còn hô hấp sau thu hoạch.

Bảng Tổng Hợp Các Bộ Phận Container Lạnh Theo Chức Năng

Container lạnh gồm 14 bộ phận chính được chia thành 3 nhóm hệ thống như sau:

Bộ Phận Nào Trong Container Lạnh Dễ Hỏng Nhất?

Ba bộ phận thường gặp sự cố nhất trong container lạnh là gioăng cửa, cảm biến nhiệt độ và quạt dàn lạnh. Gioăng cửa dễ hỏng do vật liệu cao su co giãn và lão hóa theo thời gian khi tiếp xúc liên tục với chênh lệch nhiệt độ lớn. Cảm biến nhiệt độ dễ gặp lỗi do tiếp xúc môi trường ẩm thường xuyên trong khoang hàng. Quạt dàn lạnh dễ mòn motor do phải hoạt động liên tục trong thời gian dài để duy trì luồng khí lưu thông.
Ảnh 5
Gioăng cửa cảm biến nhiệt độ và quạt dàn lạnh container lạnh

Cấu Tạo Container Lạnh 20RF Và 40RF Có Khác Nhau Không?

Nguyên lý cấu tạo của container 20RF và 40RF/40HR giống nhau hoàn toàn — cùng có đủ ba nhóm bộ phận làm lạnh, khung vỏ và điều khiển. Khác biệt chủ yếu nằm ở kích thước khung vỏ và công suất bộ phận làm lạnh tương ứng với thể tích khoang hàng. Container 40RF và 40HR thường được trang bị máy nén công suất lớn hơn để đáp ứng thể tích khoang gấp đôi so với container 20RF. Nếu bạn cần so sánh chi tiết về kích cỡ container lạnh giữa các loại, đây là yếu tố cần xem trước khi quyết định chọn loại container phù hợp với khối lượng hàng.

Việc lựa chọn container lạnh không chỉ dựa vào thương hiệu máy lạnh mà còn cần xem xét tình trạng thực tế của các bộ phận, khả năng cách nhiệt và công suất làm lạnh. Trước khi quyết định mua hoặc thuê, bạn nên tìm hiểu kỹ kích cỡ container lạnh để lựa chọn dung tích phù hợp với nhu cầu sử dụng, đồng thời tham khảo giá container lạnh 40 feet nhằm cân đối ngân sách đầu tư.

Nếu cần thêm thông tin về các dòng container lạnh, tiêu chuẩn kỹ thuật hoặc giải pháp bảo quản hàng hóa, bạn có thể tham khảo tại: https://hi-techcontainer.com/

Câu Hỏi Thường Gặp Về Các Bộ Phận Container Lạnh

Container lạnh có bao nhiêu bộ phận chính?

Container lạnh có khoảng 14 bộ phận chính được chia thành 3 nhóm: hệ thống làm lạnh (4 bộ phận), khung vỏ và cách nhiệt (6 bộ phận), hệ thống điều khiển và giám sát (4 bộ phận). Ngoài ra còn có các bộ phận phụ trợ khác như ổ cắm genset hoặc tấm chứng nhận CSC Plate tùy theo dòng container cụ thể.

Bộ phận nào quyết định khả năng làm lạnh sâu của container?

Máy nén (compressor) là bộ phận quyết định trực tiếp khả năng làm lạnh sâu, vì công suất máy nén quy định mức chênh lệch nhiệt độ tối đa mà hệ thống có thể đạt được giữa môi trường ngoài và khoang hàng. Tấm cách nhiệt cũng đóng vai trò quan trọng trong việc duy trì nhiệt độ âm sâu ổn định mà không bắt máy nén phải hoạt động quá tải.

Có thể thay thế bộ phận container lạnh khi hỏng không?

Có thể, tùy thuộc vào loại bộ phận. Các bộ phận thuộc hệ thống lạnh như cảm biến, gioăng cửa, quạt dàn lạnh thường có thể thay thế độc lập khi hỏng. Tuy nhiên các bộ phận thuộc khung kết cấu như corner casting hoặc tấm cách nhiệt gắn liền với vỏ container thường khó thay thế hơn và cần kỹ thuật viên chuyên môn xử lý.

Bộ phận nào cần kiểm tra kỹ nhất khi nhận container lạnh?

Khi nhận container, cần kiểm tra kỹ gioăng cửa (không rách, không hở), sàn T-Floor (không nứt vỡ, không vật cản), và màn hình controller (không có mã lỗi tồn). Đây là ba bộ phận ảnh hưởng trực tiếp đến khả năng giữ nhiệt độ ổn định ngay từ lần sử dụng đầu tiên.

Kết Luận

Các bộ phận container lạnh được chia thành ba nhóm chính gồm hệ thống làm lạnh, khung vỏ cách nhiệt và hệ thống điều khiển. Mỗi bộ phận đều đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ để duy trì nhiệt độ ổn định, đảm bảo chất lượng hàng hóa trong suốt quá trình bảo quản và vận chuyển. Việc hiểu rõ cấu tạo container giúp người sử dụng kiểm tra thiết bị hiệu quả hơn, phát hiện sớm các dấu hiệu hư hỏng và lựa chọn phương án bảo trì phù hợp
