Máy biến áp tự ngẫu là gì là vấn đề được quan tâm khi tìm hiểu các thiết bị dùng để tăng hoặc giảm điện áp trong hệ thống điện. Khác với máy biến áp thông thường có cuộn sơ cấp và thứ cấp tách biệt, máy biến áp tự ngẫu sử dụng một cuộn dây có phần chung cho cả phía vào và phía ra. Đặc điểm này giúp thiết bị có kết cấu gọn, tiết kiệm vật liệu và phù hợp với nhiều ứng dụng thực tế. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng của máy biến áp tự ngẫu.

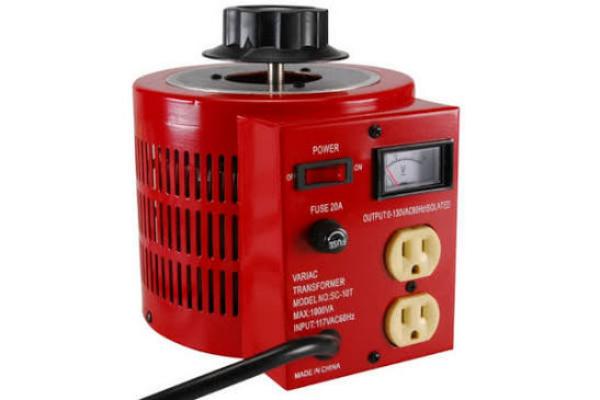

Máy biến áp tự ngẫu
Máy biến áp tự ngẫu là gì?
Máy biến áp tự ngẫu là loại máy biến áp trong đó cuộn dây sơ cấp và cuộn dây thứ cấp không tách biệt hoàn toàn, mà sử dụng chung một phần cuộn dây. Trên cuộn dây được bố trí các điểm lấy điện để tạo ra điện áp đầu vào và đầu ra phù hợp với nhu cầu sử dụng.
Khi cấp điện xoay chiều vào cuộn dây, từ thông biến thiên trong lõi thép tạo ra sức điện động cảm ứng. Việc thay đổi vị trí điểm lấy điện trên cuộn dây giúp máy biến áp tự ngẫu có thể tăng hoặc giảm điện áp.
Cấu tạo của máy biến áp tự ngẫu
Cấu tạo của máy biến áp tự ngẫu gồm nhiều bộ phận tương tự máy biến áp thông thường. Tuy nhiên, điểm đặc trưng nằm ở cuộn dây có phần dùng chung giữa đầu vào và đầu ra.
Lõi thép
Lõi thép là bộ phận tạo đường dẫn cho từ thông và thường được chế tạo từ các lá thép kỹ thuật điện ghép lại với nhau. Kết cấu này giúp hạn chế tổn hao do dòng điện xoáy trong quá trình máy vận hành.
Cuộn dây tự ngẫu
Cuộn dây là bộ phận quan trọng nhất của máy biến áp tự ngẫu. Khác với máy biến áp có hai cuộn dây riêng biệt, máy tự ngẫu sử dụng một cuộn dây có nhiều điểm lấy điện.
Một phần cuộn dây được sử dụng chung cho cả mạch đầu vào và đầu ra. Phần còn lại tham gia tạo ra mức điện áp tương ứng với yêu cầu của tải.
Vật liệu cách điện
Vật liệu cách điện được sử dụng để cách ly giữa các vòng dây, giữa cuộn dây với lõi thép và giữa các bộ phận mang điện với vỏ máy.
Vỏ máy và hệ thống làm mát
Vỏ máy có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động của môi trường, đồng thời hạn chế nguy cơ tiếp xúc trực tiếp với các bộ phận mang điện.
Trong quá trình hoạt động, tổn hao điện năng tạo ra nhiệt. Vì vậy, máy biến áp tự ngẫu có thể sử dụng phương pháp làm mát tự nhiên hoặc kết hợp với các hệ thống làm mát khác tùy theo công suất và thiết kế.
Ưu điểm của máy biến áp tự ngẫu
So với máy biến áp có hai cuộn dây độc lập, máy biến áp tự ngẫu có một số ưu điểm đáng chú ý về kích thước, vật liệu và hiệu suất.
Kích thước nhỏ gọn
Do chỉ sử dụng một cuộn dây có phần dùng chung, lượng vật liệu dẫn điện và vật liệu từ cần thiết có thể giảm so với máy biến áp hai cuộn dây có cùng điều kiện làm việc.
Nhờ đó, máy biến áp tự ngẫu thường có kích thước và khối lượng nhỏ hơn, thuận tiện cho việc bố trí trong các hệ thống có không gian hạn chế.
Tiết kiệm vật liệu
Phần cuộn dây dùng chung giúp giảm lượng dây dẫn cần sử dụng để chế tạo máy. Đây là ưu điểm đặc biệt rõ khi điện áp đầu vào và đầu ra có mức chênh lệch không quá lớn.
Việc tiết kiệm vật liệu không chỉ giúp giảm kích thước mà còn góp phần tối ưu chi phí sản xuất thiết bị.
Hiệu suất cao
Máy biến áp tự ngẫu có thể đạt hiệu suất cao nhờ giảm một phần tổn hao và tận dụng tốt vật liệu chế tạo.
Đặc biệt, khi tỷ số biến áp không quá lớn, thiết bị có thể phát huy lợi thế về hiệu suất so với máy biến áp hai cuộn dây cùng công suất.
Chi phí đầu tư hợp lý
Nhờ cấu tạo tương đối đơn giản và lượng vật liệu sử dụng ít hơn trong một số thiết kế, máy biến áp tự ngẫu có thể có chi phí đầu tư thấp hơn so với máy biến áp hai cuộn dây có thông số tương đương.
Tuy nhiên, giá thành thực tế vẫn phụ thuộc vào công suất, điện áp, số pha, phương pháp làm mát, kiểu lắp đặt và yêu cầu kỹ thuật của từng hệ thống.
Nhược điểm của máy biến áp tự ngẫu
Bên cạnh những ưu điểm về hiệu suất và kích thước, máy biến áp tự ngẫu cũng có những hạn chế cần cân nhắc trước khi sử dụng.
Không cách ly hoàn toàn nguồn và tải
Đây là nhược điểm quan trọng nhất.
Do sơ cấp và thứ cấp có phần cuộn dây dùng chung, đầu vào và đầu ra không được cách ly điện hoàn toàn. Sự cố điện áp hoặc một số vấn đề từ phía nguồn có thể truyền sang tải.
Vì vậy, máy biến áp tự ngẫu không phải lựa chọn phù hợp cho các ứng dụng yêu cầu cách ly điện giữa nguồn và thiết bị sử dụng.
Yêu cầu cao về an toàn
Do có sự liên hệ điện giữa nguồn và tải, việc lắp đặt, vận hành và bảo trì cần tuân thủ các yêu cầu an toàn điện phù hợp.
Người sử dụng cần lựa chọn thiết bị đúng điện áp, công suất và điều kiện làm việc; đồng thời thực hiện nối đất, bảo vệ quá dòng và các biện pháp bảo vệ cần thiết theo thiết kế hệ thống.
Không phù hợp với mọi hệ thống
Máy biến áp tự ngẫu phù hợp nhất khi nhu cầu chính là thay đổi điện áp và không yêu cầu cách ly giữa nguồn với tải.
Nếu hệ thống cần cách ly điện, giảm ảnh hưởng của nhiễu hoặc tăng mức độ bảo vệ giữa nguồn và thiết bị, máy biến áp cách ly có thể phù hợp hơn.
Lưu ý khi lựa chọn máy biến áp tự ngẫu
Để máy hoạt động ổn định và đáp ứng đúng nhu cầu sử dụng, cần kiểm tra các thông số kỹ thuật trước khi lựa chọn.
Xác định công suất
Công suất máy phải phù hợp với tổng công suất của tải và đặc điểm vận hành thực tế.
Không nên lựa chọn máy có công suất quá sát với tải nếu hệ thống có dòng khởi động lớn hoặc thường xuyên hoạt động ở tải cao. Ngược lại, máy có công suất quá lớn có thể làm tăng chi phí đầu tư mà không mang lại lợi ích tương xứng.
Kiểm tra điện áp đầu vào và đầu ra
Cần xác định chính xác điện áp nguồn cấp và điện áp mà thiết bị sử dụng yêu cầu.
Ví dụ, hệ thống sử dụng nguồn 380V nhưng thiết bị cần mức điện áp khác thì phải lựa chọn máy có tỷ số biến áp và dải điện áp phù hợp.
Nếu sử dụng loại có điện áp không đúng yêu cầu, thiết bị tải có thể hoạt động không ổn định hoặc bị quá áp, thiếu áp.
Kiểm tra số pha
Máy biến áp tự ngẫu có thể được thiết kế theo hệ thống một pha hoặc ba pha.
Do đó, cần xác định hệ thống điện hiện tại sử dụng loại nguồn nào trước khi mua. Việc chọn sai số pha có thể khiến máy không thể kết nối hoặc vận hành đúng với hệ thống.
Xác định môi trường lắp đặt
Môi trường lắp đặt ảnh hưởng trực tiếp đến khả năng tản nhiệt, độ bền và tuổi thọ của máy.
Cần xem xét các yếu tố như:
-
Lắp đặt trong nhà hay ngoài trời.
-
Nhiệt độ môi trường.
-
Độ ẩm.
-
Bụi và hóa chất.
-
Không gian thông thoáng.
-
Điều kiện thông gió và tản nhiệt.
Với môi trường có điều kiện đặc biệt, cần lựa chọn máy có thiết kế bảo vệ và phương pháp làm mát phù hợp.
Kiểm tra thông số và tiêu chuẩn kỹ thuật
Trước khi lựa chọn, cần kiểm tra đầy đủ các thông số như công suất định mức, điện áp đầu vào, điện áp đầu ra, tần số, số pha, phương pháp làm mát, cấp bảo vệ và các yêu cầu kỹ thuật liên quan.
Ngoài ra, nên lựa chọn sản phẩm có tài liệu kỹ thuật rõ ràng và đáp ứng các tiêu chuẩn áp dụng. Việc này giúp xác định đúng khả năng vận hành của thiết bị và hạn chế rủi ro trong quá trình sử dụng.
Nhìn chung, máy biến áp tự ngẫu là lựa chọn phù hợp cho các hệ thống cần biến đổi điện áp với hiệu suất cao, kích thước gọn và chi phí hợp lý, đặc biệt khi không yêu cầu cách ly hoàn toàn giữa nguồn và tải. Trước khi sử dụng, cần xác định rõ công suất, điện áp, số pha và điều kiện lắp đặt để lựa chọn thiết bị phù hợp với hệ thống.
Câu hỏi thường gặp về máy biến áp tự ngẫu
Máy biến áp tự ngẫu là gì?
Thiết bị biến đổi điện áp sử dụng một cuộn dây có phần chung cho phía vào và phía ra.
Máy biến áp tự ngẫu có cách ly không?
Không cách ly điện hoàn toàn giữa đầu vào và đầu ra.
Máy biến áp tự ngẫu có tăng và hạ áp được không?
Có. Tùy cách bố trí điểm lấy điện áp trên cuộn dây.
Máy biến áp tự ngẫu có tiết kiệm điện không?
Không nên hiểu là thiết bị “tiết kiệm điện” theo nghĩa làm giảm điện năng tiêu thụ của tải. Ưu điểm chính là giảm vật liệu và có thể giảm tổn hao trong một số thiết kế.
Máy biến áp tự ngẫu khác gì máy biến áp cách ly?
Điểm khác biệt quan trọng nhất là biến áp tự ngẫu có phần cuộn dây chung, còn biến áp cách ly có hai cuộn dây độc lập về điện.
Máy biến áp tự ngẫu dùng để làm gì?
Chủ yếu dùng để tăng hoặc giảm điện áp trong những hệ thống không yêu cầu cách ly điện hoàn toàn.
