Cách hạ áp bằng điện trở trong mạch điện chi tiết A–Z

Trong quá trình thiết kế và sửa chữa mạch điện, việc giảm điện áp về mức phù hợp với linh kiện là yêu cầu bắt buộc. Một trong những phương pháp đơn giản, dễ triển khai và chi phí thấp thường được nhắc đến là cách hạ áp bằng điện trở. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý, giới hạn ứng dụng và những rủi ro tiềm ẩn khi sử dụng phương pháp này.

Bài viết dưới đây sẽ giúp bạn hiểu chi tiết từ A–Z về cách hạ áp bằng điện trở: từ bản chất vật lý, cách tính toán, ví dụ thực tế cho đến khi nào nên dùng và khi nào cần giải pháp chuyên nghiệp hơn.

Cách hạ áp bằng điện trở là gì?

Cách hạ áp bằng điện trở là phương pháp giảm điện áp đầu ra bằng cách sử dụng đặc tính sụt áp của điện trở khi dòng điện chạy qua. Điện trở sẽ “tiêu hao” một phần điện áp dưới dạng nhiệt, từ đó làm điện áp tại điểm lấy ra thấp hơn so với nguồn ban đầu.

Phương pháp này thường được áp dụng trong:

• Mạch điện tử đơn giản

• Mạch tín hiệu nhỏ

• Mạch thử nghiệm, mạch học tập

• Các ứng dụng không yêu cầu điện áp ổn định tuyệt đối

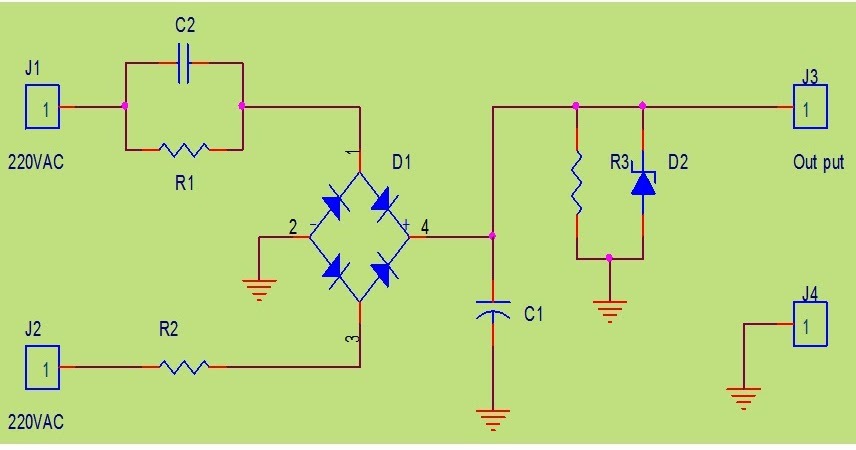

Nguyên lý hạ áp bằng điện trở trong mạch điện

Sự sụt áp trên điện trở

Theo định luật Ohm:

U = I × R

Trong đó:

• U là điện áp rơi trên điện trở

• I là dòng điện chạy qua

• R là giá trị điện trở

Khi dòng điện chạy qua điện trở, một phần điện áp của nguồn sẽ bị “rơi” trên điện trở đó. Nếu ta lấy điện áp ở phía sau điện trở, điện áp này sẽ thấp hơn điện áp nguồn ban đầu.

Hạ áp bằng mạch chia áp

Phổ biến nhất của cách hạ áp bằng điện trở là mạch chia áp, sử dụng hai điện trở mắc nối tiếp.

Nguyên lý cơ bản:

• Điện áp nguồn được chia theo tỷ lệ giá trị của hai điện trở

• Điện áp đầu ra phụ thuộc trực tiếp vào tỷ lệ R1 và R2

Công thức tính điện áp đầu ra:

Uout = Uin × R2 / (R1 + R2)

Trong đó:

• Uin là điện áp nguồn

• R1, R2 là hai điện trở mắc nối tiếp

• Uout là điện áp lấy ra trên R2

Cách hạ áp bằng điện trở được sử dụng trong những trường hợp nào?

Trước khi áp dụng, cần hiểu rõ bối cảnh sử dụng phù hợp của phương pháp này. Cách hạ áp bằng điện trở thường được dùng khi:

• Dòng tải nhỏ và gần như không thay đổi

• Mạch không yêu cầu độ ổn định điện áp cao

• Mục đích thử nghiệm, mô phỏng hoặc học tập

• Nguồn điện có công suất thấp

Ngược lại, với các thiết bị công suất lớn, tải biến thiên hoặc yêu cầu điện áp chính xác, việc hạ áp bằng điện trở không phải lựa chọn tối ưu.

Hướng dẫn cách hạ áp bằng điện trở từng bước

Để áp dụng hiệu quả, bạn cần thực hiện theo một quy trình rõ ràng thay vì chọn điện trở “theo cảm tính”.

Xác định điện áp nguồn và điện áp cần hạ

Bước đầu tiên là xác định:

• Điện áp đầu vào (ví dụ: 12V, 24V)

• Điện áp mong muốn ở đầu ra (ví dụ: 5V, 9V)

Việc xác định chính xác hai thông số này giúp bạn tránh chọn sai giá trị điện trở.

Xác định dòng điện tải

Dòng điện tải ảnh hưởng trực tiếp đến:

• Giá trị điện trở cần dùng

• Công suất tiêu tán trên điện trở

Nếu không biết dòng tải, mạch hạ áp bằng điện trở rất dễ gây:

• Sai lệch điện áp

• Quá nhiệt điện trở

• Giảm tuổi thọ linh kiện

Tính toán giá trị điện trở phù hợp

Sau khi có các thông số cơ bản, bạn tiến hành tính toán giá trị điện trở theo công thức chia áp hoặc định luật Ohm, tùy cấu hình mạch.

Ở bước này, cần đặc biệt lưu ý:

• Không chọn điện trở quá nhỏ gây dòng lớn

• Không chọn điện trở quá lớn khiến điện áp không đủ ổn định

Kiểm tra công suất điện trở

Một bước thường bị bỏ qua nhưng cực kỳ quan trọng là tính công suất tiêu tán.

Công thức tính công suất:

P = U × I hoặc P = I² × R

Nên chọn điện trở có công suất thực tế lớn hơn ít nhất 1,5–2 lần công suất tính toán để đảm bảo an toàn.

Tham khảo thêm bài viết>>

• Máy ổn áp 3 pha 30kva dùng cho xưởng
• Tư vấn chọn ổn áp 3 pha 100kva

Ưu điểm của cách hạ áp bằng điện trở

Khi được sử dụng đúng cách, phương pháp này mang lại một số lợi thế rõ ràng.

Trước hết, kết cấu mạch đơn giản là ưu điểm lớn nhất. Bạn chỉ cần một hoặc hai điện trở, không cần linh kiện phức tạp hay nguồn phụ trợ.

Bên cạnh đó, chi phí rất thấp, phù hợp với các mạch thử nghiệm, mạch học tập hoặc các ứng dụng không yêu cầu độ chính xác cao.

Ngoài ra, cách hạ áp bằng điện trở còn giúp:

• Dễ dàng thay đổi điện áp bằng cách đổi giá trị điện trở

• Dễ lắp ráp, sửa chữa

• Không cần kiến thức chuyên sâu về nguồn điện

Hạn chế và rủi ro khi hạ áp bằng điện trở

Dù đơn giản, phương pháp này tồn tại nhiều hạn chế mà người dùng cần hiểu rõ.

Điểm hạn chế lớn nhất là điện áp đầu ra phụ thuộc vào tải. Khi dòng tải thay đổi, điện áp sẽ biến thiên theo, gây sai lệch so với giá trị mong muốn.

Bên cạnh đó, hiệu suất rất thấp vì phần điện áp bị hạ sẽ chuyển thành nhiệt trên điện trở. Điều này đặc biệt nguy hiểm khi dòng điện lớn.

Ngoài ra, cách hạ áp bằng điện trở:

• Không phù hợp cho thiết bị công suất cao

• Dễ gây nóng, cháy điện trở nếu tính toán sai

• Không đảm bảo an toàn điện lâu dài

Chính vì vậy, phương pháp này chỉ nên xem là giải pháp tạm thời hoặc cho mạch đơn giản.

So sánh hạ áp bằng điện trở và các phương pháp khác

Để có cái nhìn toàn diện, cần đặt cách hạ áp bằng điện trở trong tương quan với các giải pháp phổ biến khác.

So với ổn áp tuyến tính, điện trở đơn giản hơn nhưng kém ổn định hơn rất nhiều.

So với nguồn switching hoặc biến áp, điện trở gần như không thể đáp ứng:

• Nhu cầu tải lớn

• Điện áp ổn định lâu dài

• Hiệu suất cao

Vì vậy, trong thực tế sản xuất và công nghiệp, hạ áp bằng điện trở chỉ đóng vai trò bổ trợ, không phải giải pháp chính.

Những lưu ý quan trọng khi áp dụng cách hạ áp bằng điện trở

Để tránh rủi ro, người dùng cần nắm rõ một số nguyên tắc quan trọng trước khi áp dụng.

Trước hết, không sử dụng cho tải công suất lớn hoặc thiết bị tiêu thụ dòng cao.

Thứ hai, luôn tính toán kỹ công suất điện trở, tránh chọn điện trở công suất thấp hơn nhu cầu thực tế.

Thứ ba, không dùng phương pháp này cho:

• Thiết bị điện gia dụng

• Hệ thống điện công nghiệp

• Thiết bị yêu cầu độ ổn định cao

Cuối cùng, nếu mạch hoạt động liên tục trong thời gian dài, nên ưu tiên giải pháp chuyên nghiệp thay vì hạ áp bằng điện trở.

Khi nào nên thay thế hạ áp bằng điện trở bằng giải pháp khác?

Trong các trường hợp sau, bạn nên cân nhắc ổn áp, biến áp hoặc nguồn chuyên dụng thay vì điện trở:

• Điện áp đầu ra cần ổn định tuyệt đối

• Dòng tải thay đổi liên tục

• Hệ thống hoạt động 24/7

• Yêu cầu an toàn và độ bền cao

Việc lựa chọn đúng giải pháp không chỉ giúp mạch hoạt động hiệu quả mà còn tránh rủi ro hư hỏng, cháy nổ không đáng có.

Cách hạ áp bằng điện trở là phương pháp đơn giản, dễ hiểu và phù hợp với mạch điện nhỏ, mạch thử nghiệm hoặc mục đích học tập. Tuy nhiên, do hạn chế về hiệu suất và độ ổn định, phương pháp này không nên áp dụng cho hệ thống điện công suất lớn hoặc thiết bị quan trọng.

Việc hiểu đúng bản chất, tính toán chính xác và sử dụng đúng hoàn cảnh sẽ giúp bạn khai thác hiệu quả phương pháp này mà vẫn đảm bảo an toàn.
