Quy trình lắp đặt máy nén khí đúng chuẩn kỹ thuật

Sau khi lựa chọn được một cụm máy nén khí phù hợp với công suất sản xuất, giai đoạn thiết kế và thi công hệ thống phụ trợ đóng vai trò quyết định đến 80% độ bền cũng như hiệu suất vận hành lâu dài của toàn bộ thiết bị. Thực tế cho thấy, rất nhiều doanh nghiệp phải đối mặt với tình trạng máy liên tục báo lỗi quá nhiệt, rò rỉ áp suất hoặc tích tụ nước trong đường ống chỉ sau một vài tháng vận hành. Nguyên nhân cốt lõi không nằm ở chất lượng của máy, mà bắt nguồn từ việc lắp đặt máy nén khí sai quy cách ngay từ đầu.

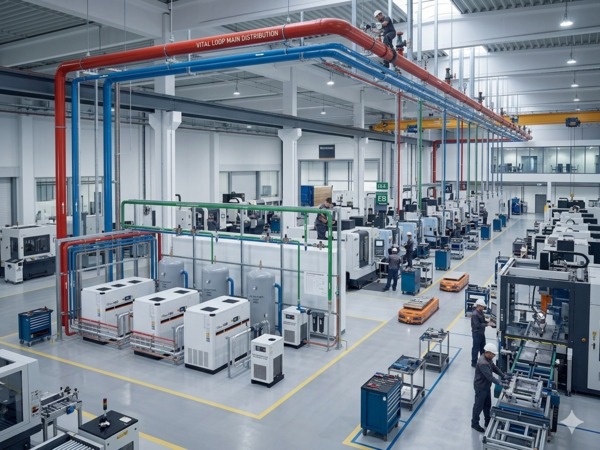

Một hệ thống khí nén công nghiệp không đơn thuần là việc đặt máy vào góc xưởng và cắm nguồn điện. Đó là một tổ hợp cơ điện đòi hỏi sự tính toán khắt khe về không gian, lưu thông khí động học, kỹ thuật đường ống và an toàn lưới điện. Việc tuân thủ các tiêu chuẩn lắp đặt kỹ thuật không chỉ giúp máy chạy êm, tiết kiệm điện năng mà còn ngăn ngừa tối đa các sự cố dừng máy đột ngột làm gián đoạn dây chuyền sản xuất.

1. Thiết kế không gian phòng máy nén khí tiêu chuẩn

Vị trí đặt máy là yếu tố đầu tiên và quan trọng nhất ảnh hưởng đến khả năng giải nhiệt của hệ thống. Máy nén khí khi hoạt động sinh ra một lượng nhiệt năng cực kỳ lớn; nếu lượng nhiệt này không được giải tỏa, máy sẽ nhanh chóng rơi vào trạng thái quá nhiệt và tự động ngắt tải.

• Khoảng cách lắp đặt an toàn: Phòng máy cần đủ rộng để tạo không gian lưu thông không khí. Máy phải được đặt cách tường tối thiểu từ 0.8 đến 1.5 mét và cách các thiết bị xung quanh ít nhất 1 mét. Khoảng cách này không chỉ giúp máy tản nhiệt tốt mà còn tạo không gian thông thoáng cho các kỹ thuật viên dễ dàng thao tác khi bảo dưỡng, thay dầu hay vệ sinh lọc gió định kỳ.

• Hệ thống thông gió chủ động: Đối với các dòng máy trục vít công suất lớn, việc lắp đặt thêm hệ thống đường ống thoát khí nóng ra ngoài trời là bắt buộc. Phòng máy nên có cửa hở lấy gió tươi ở tầm thấp và quạt hút gió nóng ở tầm cao để tạo luồng khí đối lưu liên tục. Nhiệt độ lý tưởng trong phòng máy không nên vượt quá 40°C.

• Môi trường xung quanh: Nơi đặt máy phải đảm bảo khô ráo, sạch sẽ, hạn chế tối đa bụi bẩn, hóa chất ăn mòn hoặc hơi ẩm. Bụi bẩn bám vào cánh tản nhiệt của két làm mát sẽ làm giảm hiệu suất trao đổi nhiệt, khiến dầu máy bị biến chất nhanh chóng.

2. Tiêu chuẩn bố trí sơ đồ kết nối thiết bị

Thứ tự lắp đặt các thiết bị trong hệ thống khí nén quyết định trực tiếp đến chất lượng khí đầu ra (độ khô, độ sạch) và tuổi thọ của máy sấy khí. Sơ đồ lắp đặt kinh điển và tối ưu nhất được các chuyên gia khuyến nghị tuân thủ theo trình tự sau:

Giải mã sơ đồ: Nhiều đơn vị thường lắp máy sấy khí ngay sau máy nén rồi mới đến bình tích. Đây là một sai lầm nghiêm trọng. Khi khí nén vừa ra khỏi đầu nén, nhiệt độ của khí rất cao và mang theo lượng nước ngưng tụ lớn. Việc đưa khí đi qua bình tích trước sẽ giúp khí có khoảng thời gian giảm nhiệt tự nhiên, đồng thời giữ lại một phần nước và dầu ở đáy bình tích. Nhờ đó, khí nén khi đi vào máy sấy sẽ mát hơn, giảm tải cho block làm lạnh của máy sấy và giúp kéo dài tuổi thọ cho các lõi lọc phía sau.

3. Kỹ thuật thi công đường ống dẫn khí nén

Đường ống dẫn khí được ví như hệ thống mạch máu của nhà xưởng. Thi công đường ống sai kỹ thuật là nguyên nhân chính dẫn đến sụt giảm áp suất động và tích tụ nước tại các thiết bị đầu cuối.

• Vật liệu đường ống: Nên ưu tiên sử dụng ống nhôm chuyên dụng công nghiệp, ống PPR chịu áp lực cao hoặc ống inox. Cần hạn chế tối đa việc sử dụng ống sắt đen thông thường vì hơi ẩm trong khí nén sẽ nhanh chóng làm rỉ sét lòng ống, các vảy rỉ này bong ra sẽ làm tắc nghẽn các van khí và làm hỏng thiết bị sản xuất.

• Nguyên tắc đi ống xương cá (Loop System): Đường ống chính chạy dọc xưởng nên được thiết kế theo dạng vòng khép kín. Thiết kế này giúp áp suất khí nén tại mọi điểm trong xưởng luôn đồng đều, tránh hiện tượng sụt áp ở các vị trí cuối nguồn khi các máy phía trước đồng loạt hoạt động.

• Kỹ thuật lấy khí “Cổ ngỗng” (Gooseneck): Khi trích xuất đường ống phụ từ đường ống chính xuống từng máy sản xuất, tuyệt đối không được đục lỗ lấy khí ở mặt dưới lòng ống. Bạn phải đi ống vòng lên phía trên (tạo hình cổ ngỗng) rồi mới kéo xuống dưới. Quy trình này giúp nước ngưng tụ trong ống chính chảy dọc về phía van xả đáy cuối đường ống, thay vì chảy thẳng vào máy móc sản xuất của bạn.

• Độ dốc đường ống: Đường ống chính luôn phải có độ dốc từ $1\%$ đến $2\%$ hướng về phía các điểm xả nước tập trung để tối ưu hóa việc thu gom nước ngưng.

4. Đấu nối hệ thống điện và tiếp địa an toàn

Hệ thống điện cấp cho máy nén khí cần có sự độc lập để tránh hiện tượng sụt áp hoặc nhiễu sóng ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong xưởng.

• Lựa chọn cáp nguồn: Tiết diện dây dẫn điện phải được tính toán dựa trên dòng khởi động và dòng định mức của máy, không tính dựa trên công suất trung bình. Do máy nén khí trục vít thường có chu kỳ ngậm tải với dòng điện lớn, việc chọn dây quá nhỏ sẽ gây ra hiện tượng phát nhiệt trên đường dây, sụt áp và làm hỏng khởi động từ.

• Thiết bị bảo vệ độc lập: Mỗi cụm máy nén khí cần được bảo vệ bằng một Aptomat (MCCB) riêng biệt trong tủ điện tổng. Không chia sẻ nguồn điện của máy nén khí với các thiết bị có tải biến thiên lớn như máy hàn hoặc máy dập để tránh làm cháy bo mạch điều khiển màn hình LCD của máy nén.

• Hệ thống nối đất (Tiếp địa): Đây là yêu cầu bắt buộc khi lắp đặt thiết bị công nghiệp. Việc nối đất không chỉ bảo vệ an toàn tính mạng cho công nhân trước các sự cố rò rỉ điện ra vỏ máy, mà còn giúp triệt tiêu các dòng điện cảm ứng từ, bảo vệ các linh kiện điện tử và cảm biến áp suất nhạy cảm bên trong máy hoạt động chính xác.

>>> Danh sách máy nén khí cũ giá rẻ được nhiều xưởng sản xuất lựa chọn nhờ hiệu quả sử dụng và chi phí hợp lý.

Lời khuyên vận hành sau lắp đặt

Sau khi hoàn tất quá trình thi công, việc nghiệm thu và vận hành thử nghiệm cần được thực hiện một cách bài bản. Hãy kiểm tra kỹ chiều quay của motor (đặc biệt là máy trục vít, nếu quay ngược chiều quá 5 giây có thể gây cháy khét đầu nén do thiếu dầu bôi trơn). Ngoài ra, các van xả nước tự động ở đáy bình tích và máy sấy khí cần được kiểm tra hoạt động hằng ngày để đảm bảo không có nước tràn ngược vào hệ thống.

Quá trình thiết kế và thi công hệ thống khí nén đòi hỏi sự kết hợp chặt chẽ giữa kiến thức cơ khí thủy lực và kỹ thuật điện công nghiệp. Để được tư vấn chuyên sâu về sơ đồ mặt bằng, tính toán kích thước đường ống tối ưu cho từng quy mô nhà xưởng, cũng như tham khảo các giải pháp trọn gói từ những kỹ sư giàu kinh nghiệm, bạn có thể truy cập trực tiếp tại địa chỉ: http://maynenkhihitachi.com.vn. Chuẩn bị một nền móng lắp đặt vững chắc chính là giải pháp tiết kiệm chi phí vận hành và bảo dưỡng tốt nhất cho tương lai của doanh nghiệp.
